Beschreibung
Der CT-SAW860 ist ein reiner Festkörper-Audio-/Videomodulator, der einen modulierten Video- und akustischen HF-Trägerausgang auf einem festen Kanal von 54 MHz bis 860 MHz bereitstellt.
Der SAW-gefilterte Audio-Video-Modulator akzeptiert Videos mit Standardpolarität und einem Pegel von 0,7-2,5 Vp-p von Videoquellen wie einem Satellitenempfänger, Demodulator, einer Fernsehkamera, einem DVD-Player oder einem Videorecorder.

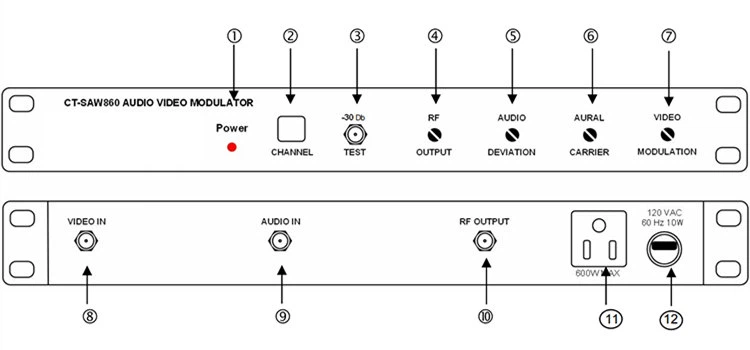

Das Gerät liefert hochwertige Video-, Farb- und Audiosignale auf jedem ungenutzten Kanal innerhalb eines geschlossenen MATV-, SMATV- oder CATV-Systems. Für eine einfache Bedienung befinden sich alle Pegelregler auf der Frontplatte.
Spezifikation
|
Herkunftsort: Guangdong, China |
|
|
Modellnummer: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Ausgangskanäle |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Ausgangspegel |
+55 dBmV (Minimum) |
|
3. Ausgangspegelbereich |
13 dB |
|
4. A/V-Trägerverhältnis |
-7dB bis -22dB |
|
5. Falsche Ausgabe |
-60 dB unter dem Videoträger (@A/V-Trägerverhältnis -15 dB, Ausgangspegel: +55dBmV) |
|
6. Frequenzgenauigkeit/-stabilität |
±5 kHz |
|
7. Ausgangsimpedanz |
75 Ohm |
|
8. Ausgangsrückflussdämpfung |
9 dB |
|
VIDEO |
|
|
1. Videoeingangspegel |
0,7 Vp-p mindestens bei 87,5 % Modulation |
|
2. Differenzverstärkung |
<5% (10 to 90% APL) |
|
3. Differentialphase |
<5˚ (10 to 90% APL) |
|
4. Brummen und Lärm |
-60 dB bei 87,5 % Modulation |
|
5. Verhältnis von visuellem Träger zu Rauschen |
60 dB bei 4 MHz Bandbreite |
|
6. Frequenzgang |
±1,7 dB (30 Hz bis 4,2 MHz) |
|
AUDIO |
|
|
1. Eingangspegel |
0,8 Vp-p für ±25 KHz Abweichung |
|
2. Eingangsimpedanz |
600 Ohm unsymmetrisch |
|
3. Vor-Betonung |
75 µSek |
|
ALLGEMEIN |
|
|
1. Leistungsaufnahmebereich |
120 VAC, 60 Hz |
|
2. Betriebstemperatur |
32 ˚F ~ 122 ˚F |
|
3. Anschlüsse |
Alle „F“-Typ |
|
MECHANISCH |
|
|
1. Abmessungen |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Gewicht |
4,3 Pfund |

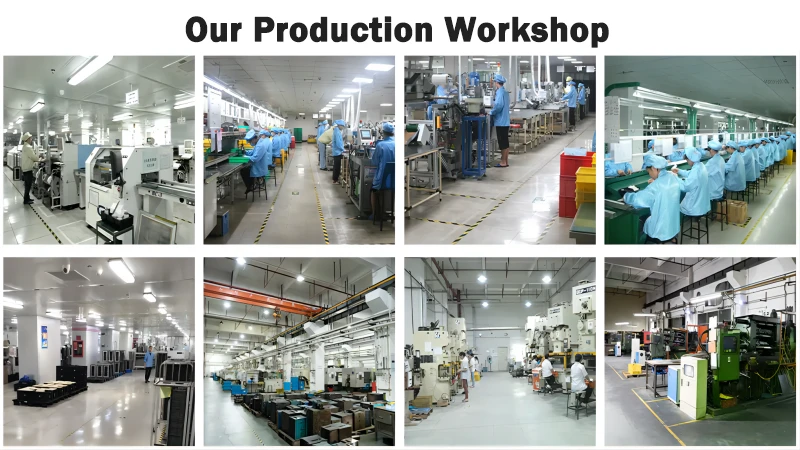

Goodmind Electronics (Shenzhen) Co., Ltd. wurde 1992 mit einem Grundkapital von 18 Millionen US-Dollar gegründet. Die eigene Fabrik befindet sich in Shenzhen und beschäftigt mehr als 1000 Mitarbeiter. Es handelt sich um ein High-Tech-Unternehmen, das Forschung und Entwicklung, Produktion, Vertrieb und Service integriert. Das Unternehmen ist auf professionelle Produktionsunternehmen für Antennen, Netzwerkkommunikation, Bluetooth, AV-Zubehör, Smart Home und Autozubehör spezialisiert. Die Fabrik ist vertikal integriert. Die Fabrik verfügt über Kunststoffverarbeitung, Metallstanzen, Zinkdruckguss, SMT, DIP und Montagezentrum. Das Unternehmen verfügt über eine starke Finanzkraft, ein professionelles F&E-Team, hervorragende Fertigungsanlagen und eine schlanke Fertigung und ist bestrebt, qualitativ hochwertige Produkte für seine Kunden zu entwickeln.
Was ist ein SAW-gefilterter Audio-Video-Modulator?
Ein SAW-gefilterter Audio-Video-Modulator ist ein Gerät, das häufig in analogen Fernsehsystemen zur Übertragung von Audio- und Videosignalen verwendet wird. Es verwendet einen SAW-Filter (Surface Acoustic Wave), um das modulierte Signal präzise zu formen und zu filtern, um die Einhaltung spezifischer Frequenzstandards sicherzustellen und Interferenzen zu reduzieren.
Wie funktioniert ein SAW-Filter in diesem Zusammenhang?
Ein Oberflächenwellenfilter (SAW) ist ein akustisches Wellengerät, das elektronische Signale bei Radiofrequenzen filtert und verarbeitet. In diesem Modulator trägt es dazu bei, die Frequenzeigenschaften des Audio--Videosignals zu verfeinern, um sicherzustellen, dass es innerhalb des festgelegten Frequenzspektrums bleibt und Interferenzen minimiert werden.
Welchen Zweck hat ein SAW-Filter in einem Audio-Video-Modulator?
Der SAW-Filter im Modulator dient der Formung und Filterung des modulierten Signals. Es trägt dazu bei, bestimmte Frequenzstandards einzuhalten, Interferenzen mit benachbarten Kanälen zu verhindern und die Gesamtqualität des übertragenen Audio--Videosignals zu verbessern.
SAW-gefilterter Audio-Video-Modulator
Ein SAW (Surface Acoustic Wave) gefilterter Audio-Video-Modulator ist ein Gerät, das in analogen Fernsehsystemen zur Übertragung von Audio- und Videosignalen verwendet wird. Es enthält einen SAW-Filter, ein akustisches Wellengerät, um das modulierte Signal präzise zu formen und zu filtern. Dies trägt dazu bei, die Einhaltung spezifischer Frequenzstandards sicherzustellen und Störungen zu reduzieren.
Ist dieser Modulatortyp bei der Umstellung auf den digitalen Rundfunk noch relevant?
Mit der weit verbreiteten Umstellung auf digitale Rundfunkübertragungen werden herkömmliche analoge Audio-{0}Videomodulatoren mit SAW-Filtern immer seltener. Digitale Rundfunksysteme verwenden häufig fortschrittlichere Modulations- und Kodierungstechniken.
Wie geht der Modulator mit Störungen durch benachbarte Kanäle um?
Der SAW-Filter trägt maßgeblich dazu bei, Störungen durch Nachbarkanäle oder unerwünschte Signale zu reduzieren. Dadurch wird sichergestellt, dass das modulierte Signal innerhalb des zugewiesenen Frequenzbereichs bleibt, wodurch das Risiko von Störungen minimiert wird.
FAQ
F: Kann ein SAW-gefilterter Audio-Video-Modulator mehrere Kanäle verarbeiten?
A: Ja, je nach Design und Spezifikationen kann ein Modulator mehrere Kanäle verarbeiten. Es ist wichtig, die Leistungsfähigkeit des Geräts zu überprüfen und die Einhaltung regionaler Rundfunkstandards sicherzustellen.
F: Wie stelle ich die Kompatibilität mit regionalen Rundfunkstandards sicher?
A: Es ist wichtig, sich mit Herstellern oder Lieferanten zu beraten, um sicherzustellen, dass der SAW-gefilterte Audio-Video-Modulator den spezifischen Rundfunkstandards und -vorschriften in Ihrer Region entspricht.
F: Gibt es fortlaufenden Support für Wartung und Upgrades für diese Art von Ausrüstung?
A: Da analoge Rundfunksysteme auslaufen, kann es sein, dass die Unterstützung für Wartung und Upgrades herkömmlicher analoger Modulatoren eingeschränkt wird. Erwägen Sie den Übergang zu digitalen Lösungen für eine langfristige Rentabilität.
