Beschreibung

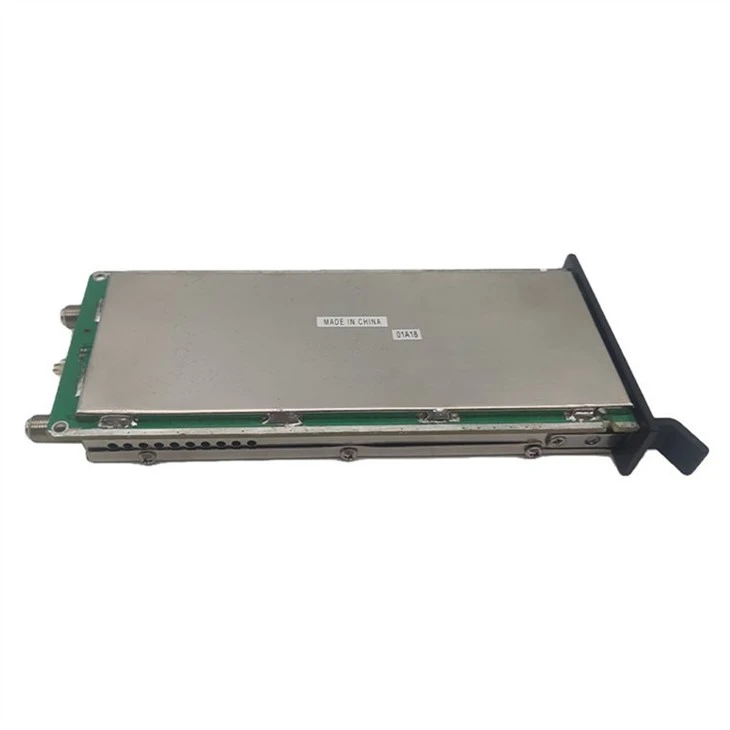

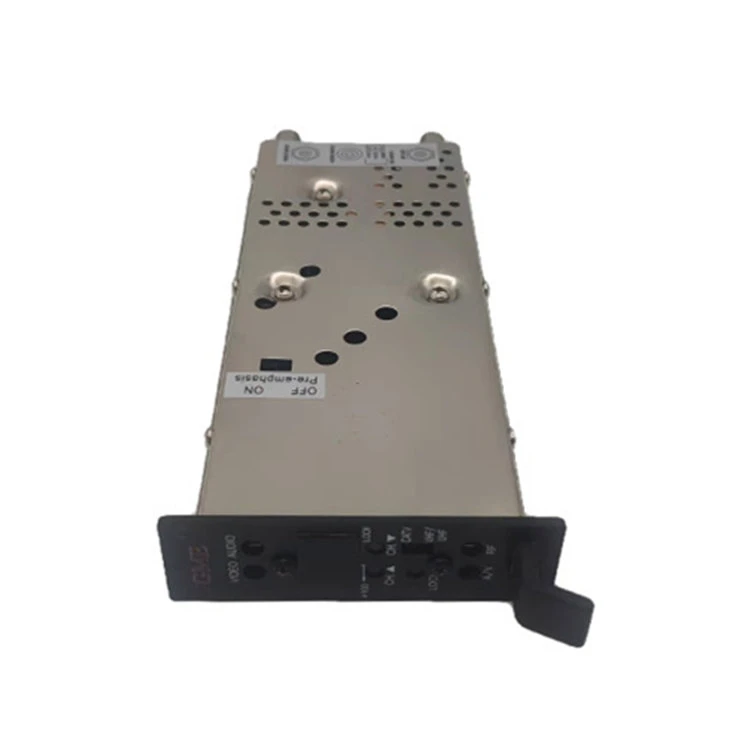

Der modulare, agile TV-Kanalmodulator MATCM-45 ist ein mikroprozessorgesteuerter, frequenzagiles CATV/TV-Fernsehmodulator mit Phasenregelkreissynthese in Übertragungsqualität. Die doppelte Konvertierung und die überlegene SAW-Filterung sorgen für Nachbarkanalkompatibilität und eine störungsfreie Ausgabe. Der MATCM-45 bietet einen Ausgangspegel von 45 dB von 50 bis 864 MHz, einschließlich CATV- und TV-Frequenzen. Die Kanalisierungskonfiguration kann mit den Auf-/Ab-Tasten auf der Vorderseite geändert werden.

Doppelte Heterodyn-Konvertierung
Mindestens 45 dBmV bei 50–864 MHz
Automatische Bandaufteilungsfilter für ein hervorragendes Träger-Rausch-Verhältnis
SAW-gefiltert
Unterstützt TV, CATV, Frequenz und Sperrfunktion
FCC-Frequenzoffset mit automatischer Einstellung

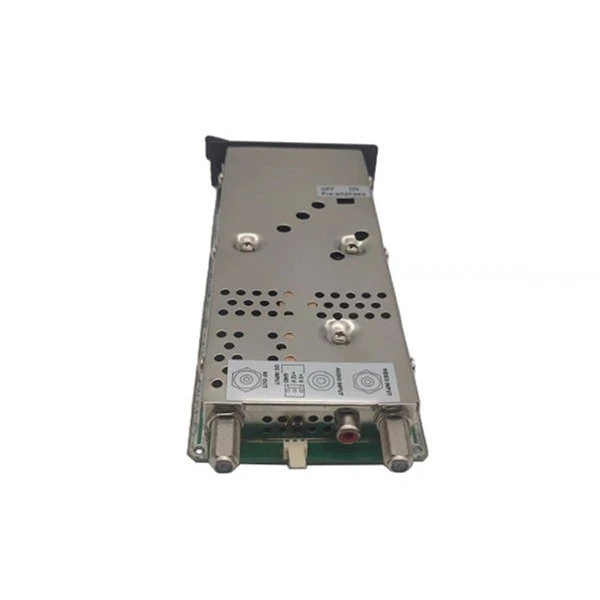

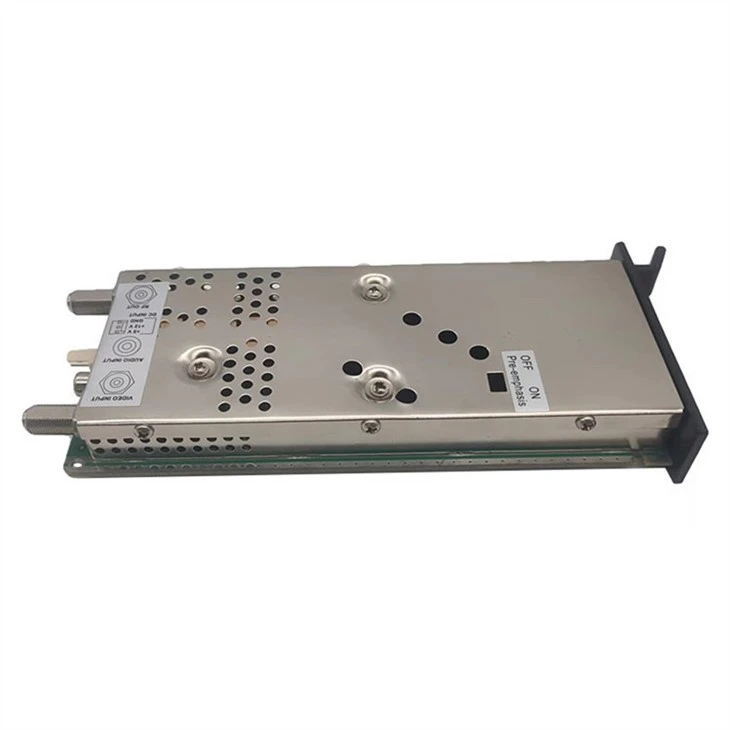

Über die Seitenwand zugänglicher Pre-Emphasis-Deaktivierungsschalter für die Einspeisung eines zusammengesetzten BTSC-Stereosignals.

Spezifikation

Herkunftsort: Guangdong, China
Modellnummer: GDM-007 (MATCM-45)
ARTIKEL	TYPISCH	QCLIMIT	TESTBEDINGUNGEN
RF OUT
Frequenzbereich			54 - 864 MHz
FCC-Frequenzversätze		Automatisch	+12.5KHz, +25KHz oder Keine, je nach Bedarf für jeden Kanal +12.5KHz: CATV CH14–16 CH25–41 CH43-53 +25KHz: CATV CH.42 CH98–99
Ausgabekanäle			CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78
Ausgangspegel		+45 dBmV Min.
Ausgangspegelsteuerung		>10 dB
Ausgangsimpedanz		75 Ohm
Bildträgerfrequenz		65 kHz
Inter---Trägerfrequenz		65 kHz
P/S-Trägerverhältnis		-11 - -30dB Min.
Nachbarkanalüberlagerung (-4,5 MHz)		-60 dB Min.	Über dem Verstärkungskontrollbereich
Passband-Ebenheit		61,5 dB P/V max.
Falsch-			@Ausgangspegel auf 45 dBmV eingestellt
Im Band		-60 dB Min.	A/V-Verhältnis bei -15 dBc
Außerhalb der Band		-58 dB Min.	@ 54 - 864 MHz
Kanalselektivität			A/V-Verhältnis bei -15 dBc
Fv - 6.00MHz		55 dB Min.
Fv - 3.58MHz		55 dB Min.
Fv - 2.42MHz		55 dB Min.
Fv - 1.50MHz		55 dB Min.
Fv- 1.25MHz		30 dB Min.
Intermodulationsverzerrung		57 dBc Min.	Visueller Träger bei 45 dBmV
3 Töne 920 Beat			Akustischer Träger bei -15 dBc Fa +3.58MHz bei -17 dBc
Rest-FM	<2 KHz		Spitzenabweichung bei 10 kHz Spanne
TRÄGER / GERÄUSCH		60 dB min.
Ausgangsrückflussdämpfung		-3 dB Min.	@54 - 864MHz
EINGESTELLT
VIDEO
Videoeingangsimpedanz		75 Ohm
Maximale Videotiefe der Modulation		87,5 % Min.	Eingangspegel 0,8 Vp-p
Videoeingang bei 87,5 % Modulation		1+0.4 , -0,3 Vp-p
C/L-Verzögerung Differenzgewinn		0 ± 50 ns	Video 87,5 % Modulation, Testsignal mit TSG95 NTSC NTC7 cmpst. Video J87,5 % Modulation
Differential Dhase		Kleiner oder gleich 5 Grad	Testsignal mit TSG95 NTSC NTC7 cmpst. Video 87,5 % Modulation, Testsignal mit TSG95 NTSC NTC7 cmpst.
Rückflussdämpfung des Videoeingangs		-18 dB Min.	Bis 4,2 MHz
AUDIO
Audioeingangsimpedanz		10 Kohm	Ungleichheit
Audioabweichung		260 mV RMS max.	@±25KHz PK iv/800Hz Ton
Audio-Vor-Betonung		75 u Sek	OF/OFF-Schalter ausgewählt
ALLGEMEIN
Anschlusstyp: VIDEO IN/RF OUT		F-TYP
Anschlusstyp: AUDIO IN		RCA-TYP
Gleichstromeingang-t
+12V / 280mA		±0,2 VDC
+5V / 400mA		±0,2 VDC
Betriebstemperatur			@ O Grad Bis +50 Grad
Größe			B (2,5 cm) * H (8,9 cm) * T (21,5)
Gewicht			0,38 kg
