Beschreibung
Der kommerzielle Audio-Video-Modulator GM55 wurde entwickelt, um Nachbarkanalkompatibilität und Frequenzgenauigkeit gemäß FCC Docket 21006 zu gewährleisten. Dieser kostengünstige Modulator sorgt für eine volle Ausgangsleistung von 55 dBmv auf jedem einzelnen VHF-, Mittel-, Band- oder Superband-Kanal. Modulierte Kanäle können auf jedem ungenutzten Kanal innerhalb eines MATV- oder SMATV-Systems mit geschlossenem Kreislauf eingefügt werden.
Hochwertige externe Modulations- und HF-Pegelsteuerungen gewährleisten jahrelangen zuverlässigen Betrieb. Der Modulator wird standardmäßig mit allen internen Anpassungsvoreinstellungen und dem FCC Docket 21006-Offset geliefert, ohne dass zusätzliche Kosten anfallen.
- Überlegene Restseitenbandfilterung für Nachbarkanalsysteme
- Volle +55 dBmV-Ausgabe
- Geringe harmonische Nebenwellenausgabe
- Hochpräziser quarzgesteuerter Oszillator für niedriges, mittleres und hohes Band
- Agile PLL-Oszillator per DIP-Schalter für Superband.
- Professionelle Bildqualität
- Verfügbar in den Kanälen 2 bis 36

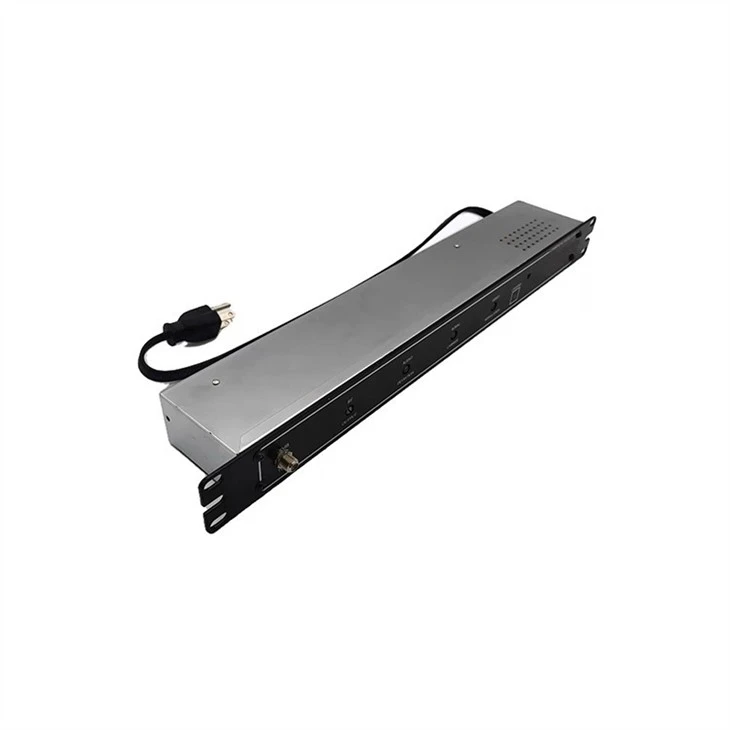

- -30-dB-Testpunkt an der Vorderseite

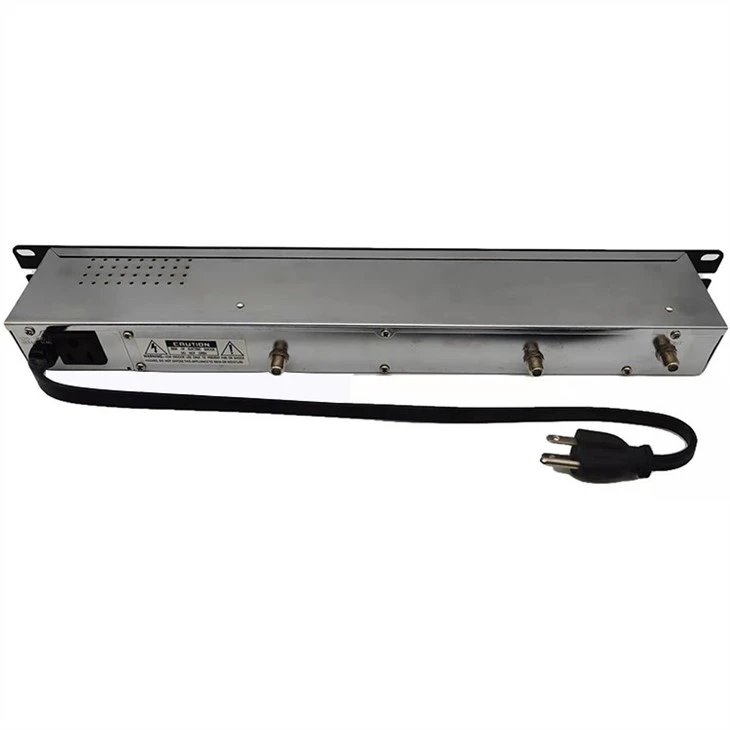

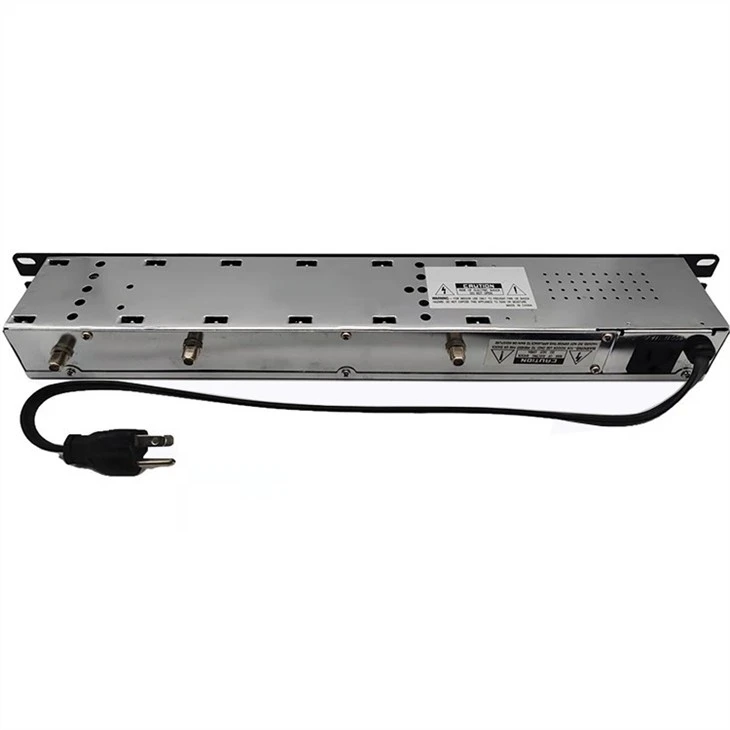

- AC-Komfortsteckdose auf der Rückseite
- Internationale Modelle auf Sonderbestellung erhältlich
Spezifikation
|
Herkunftsort: Guangdong, China |
|||
|
Modellnummer: GDM-016 (GM55) |
|||
|
RF |
VIDEO |
||
|
Kanäle: |
T8~T11, 2~36, A-I und J-W, FCC, Docket 21006 Offsets, Werkseinstellung, HRC- und IRC-Offsets verfügbar |
Eingangspegel: |
5 V p-p Minimum für 87,5 % Modulation |
|
Ausgangspegel: |
45 bis 58 dBmV, stufenlos über die Frontplatte einstellbar |
Eingabetyp: |
Composite-Video-Negativsynchronisation |
|
Ausgangsimpedanz: |
75 Ohm |
Visuelle C/N: |
60 dB bei 4 MHz Bandbreite |
|
Audio/Video-Verhältnis: |
A. Kanäle unter 216 MHz (CH.13): Stufenlos von -7 bis -18 dB einstellbar. |
Frequenzantwort: |
±1,5 dB (30 Hz bis 4 MHz) |
|
B. Superband: Einstellbar von 12 bis 18 dB in 2-dB-Schritten |
Brummen und Lärm: |
-60 dB bei 87,5 % Modulation |
|
|
Frequenzstabilität: |
±10 KHz (5 KHz im Luftfahrtband) (Entspricht FCC Docket 21006) |
|
|
|
Falsche Ausgabe: |
60 dB unter dem Videoträger |
|
|
|
AUDIO |
ALLGEMEIN |
||
|
Basisband-Eingangsimpedanz: |
600 Ohm unsymmetrisch |
Leistungsaufnahme: |
108 bis 125 VAC, 60 Hz, 20 W |
|
Basisband-Eingangspegel: |
0,5V p-p für 25KHz Abweichung |
Betriebstemperatur: |
-10 Grad bis 50 Grad |
|
Vor-Hervorhebung: |
75 Mikrosekunden |
Abmessungen: |
19"L x 21/4"D x 13/4"H |
|
Ebenheit: |
1,5 dB (50 Hz bis 15 kHz) |
Gewicht: |
4,3 Pfund. |
|
Video-/Audio-Trennung: |
4,5 MHz |
Anschlüsse: |
Typ „F“. |
