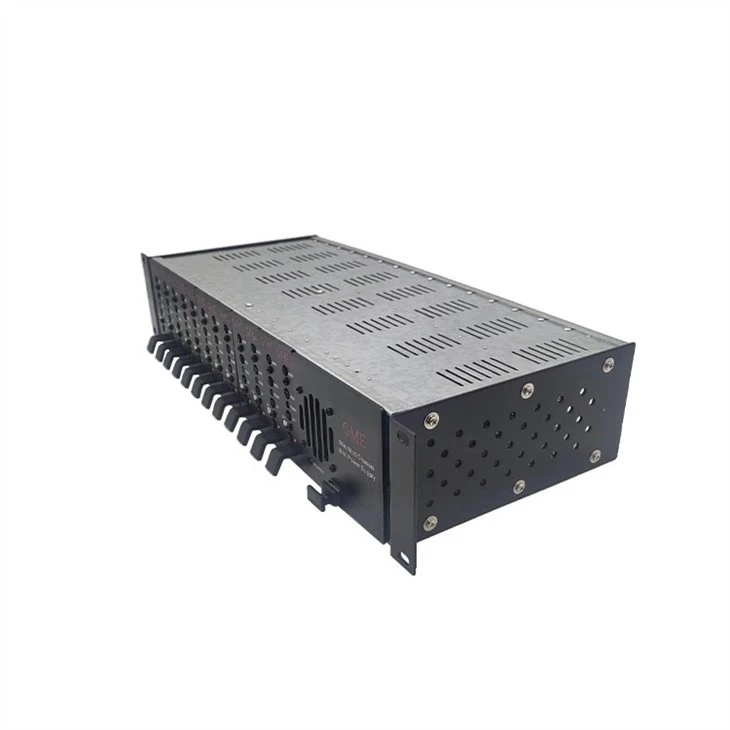

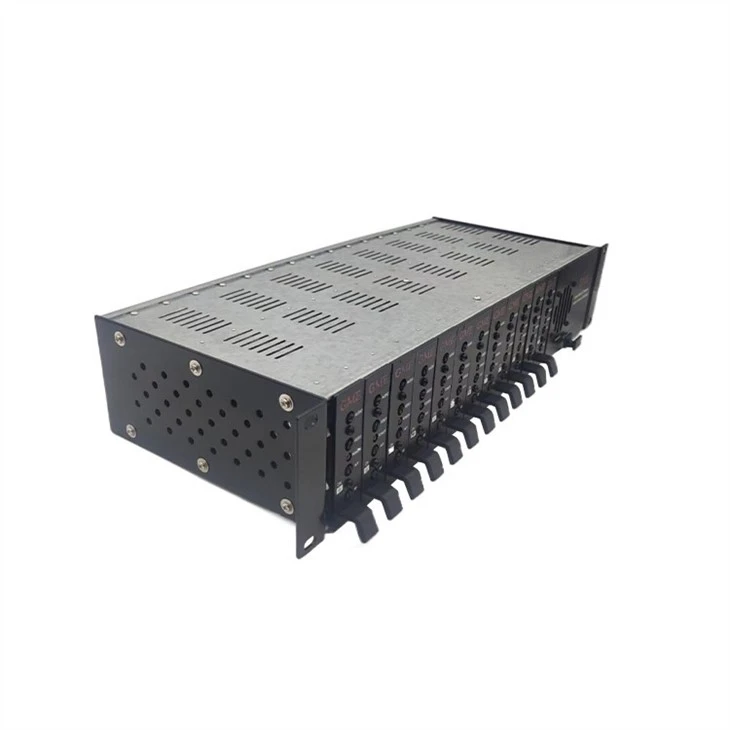

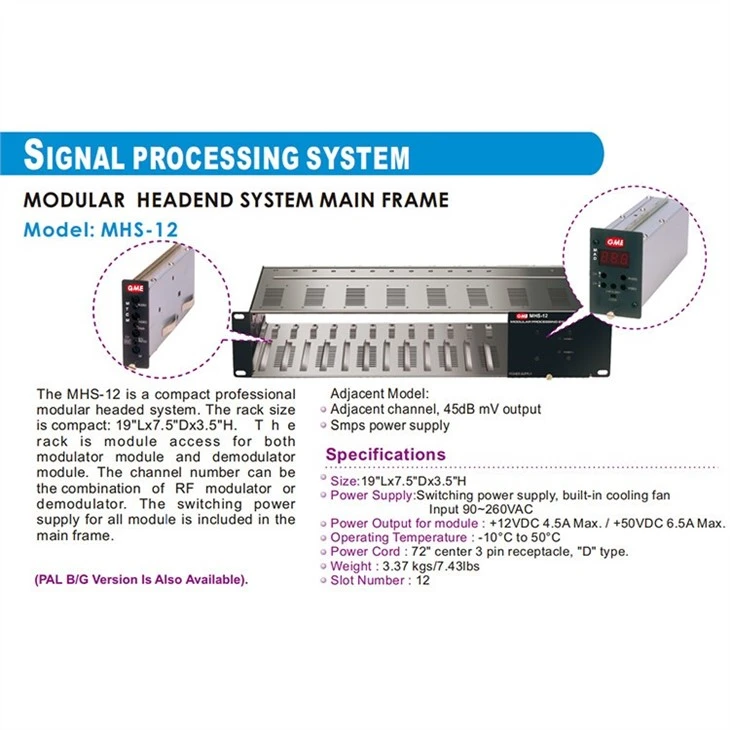

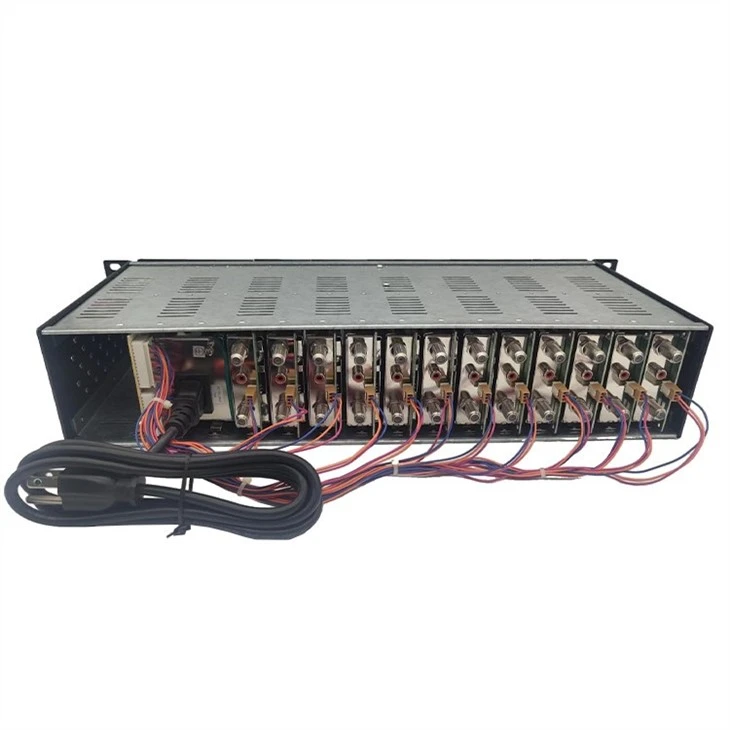

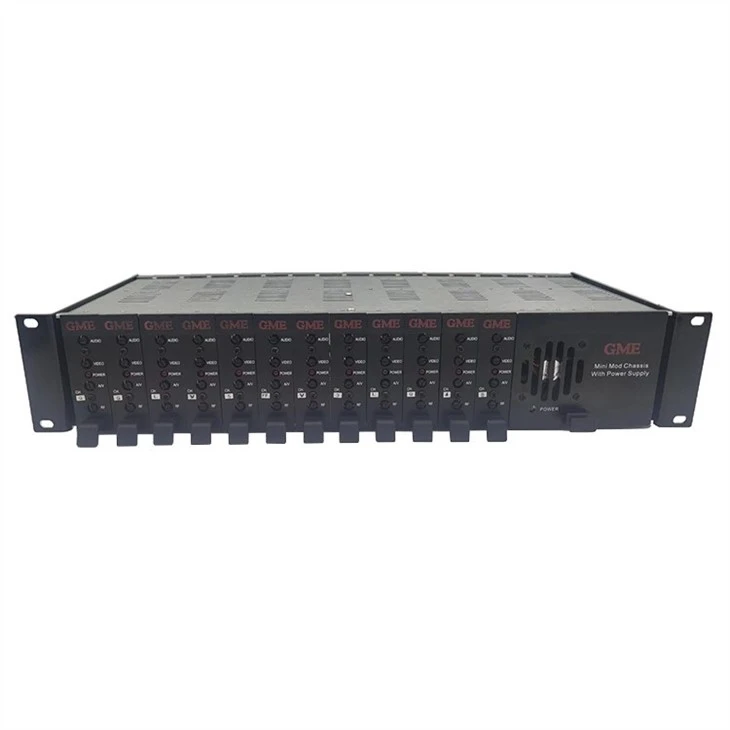

Beschreibung

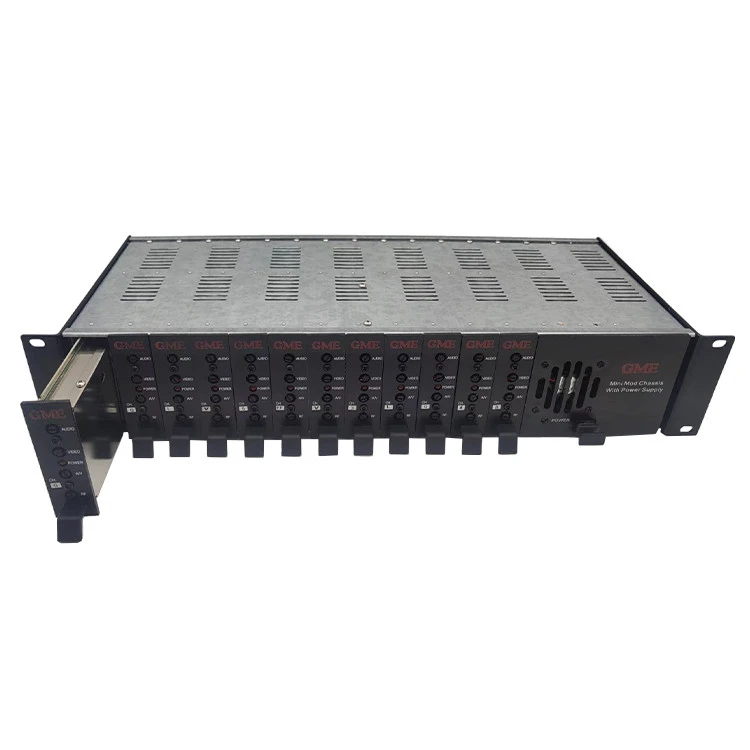

Der MTCM-45 Festkanal-SAW-gefilterte Modulator ist ein kanalisierter Heterodyn-Audio-/Videomodulator in professioneller Qualität mit Nachbarkanalfähigkeit. Der Kanal kann leicht an den anderen Kanal in seiner Gruppe angepasst werden. Lo-Band, Mid-Band, Hi{8}}-Band, Super-Band, Hyper-Band und Ultra-Band durch Ändern der Einstellung des Oszillator-DIP-Schalters und Zurücksetzen des Ausgangsfilters. Der PLL-Oszillator mit Mikroprozessor kann die Ausgangsfrequenz steuern, um die von der FCC geforderte Genauigkeit und Offset-Einstellung zu erfüllen. Dieser Modulator akzeptiert Videos mit Standardpolarität (Synchronisation negativ) im Bereich von 0,7 V bis 2,6 V pp.

Sägefilter für überlegene Restseitenbandreaktion.
Die mikroprozessorgesteuerte Frequenzeinstellung erfüllt alle FCC-Genauigkeits- und Off-Einstellungsanforderungen.
Der Kanal kann innerhalb seines Bandes nur durch Neueinstellung-des DIP-Schalters und des Ausgangsfilters zurückgesetzt werden.
Über die Seitenwand zugänglicher Pre-Emphasis-Deaktivierungsschalter für die Einspeisung eines zusammengesetzten BTSC-Stereosignals.

Spezifikation

Herkunftsort: Guangdong, China
Modellnummer: GDM-006 (MTCM-45)
RF
Ausgabekanäle	CATV 2-135, UHF 14-69
Ausgangspegel	45 dBmV (min.)
Reichweite:	12 dB (einstellbar)
A/V-Trägerverhältnis	-11 dB bis -22 dB (einstellbar)
Visuelle Trägerstabilität	±5 kHz
Akustischer Trägerversatz	±4,5 MHz
Stabilität des akustischen Trägers	±10 kHz
Störausgang (dBc)	-60 dBc
C/N-Verhältnis (im-Band)	-60 dBc
Breitbandrauschen (dBc)	-95
VIDEO
Min. Videoeingang	.5Vp-p
Frequenzgang	±1,7 dB (30 Hz bis 4,2 MHz)
Video-S/N	60 dB
Brummverhältnis	-60 dB
Differenzgewinn	±5%
Differentialphase	±5 Grad
Gruppenverzögerung	75 ns
AUDIO
Eingabeanforderungen	500 mV (25 kHz Entwicklung)
Eingangsimpedanz	10kΩ
Frequenzgang	±1,5 dB (50 Hz–15 kHz)
Verzerrung (THD)	1%
Vor-Hervorhebung	75usec (wählbar)
