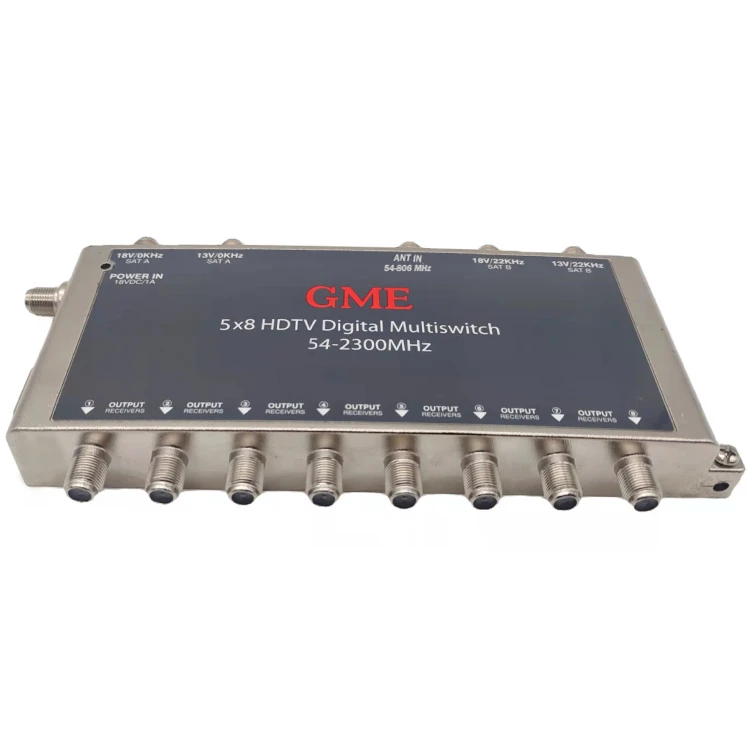

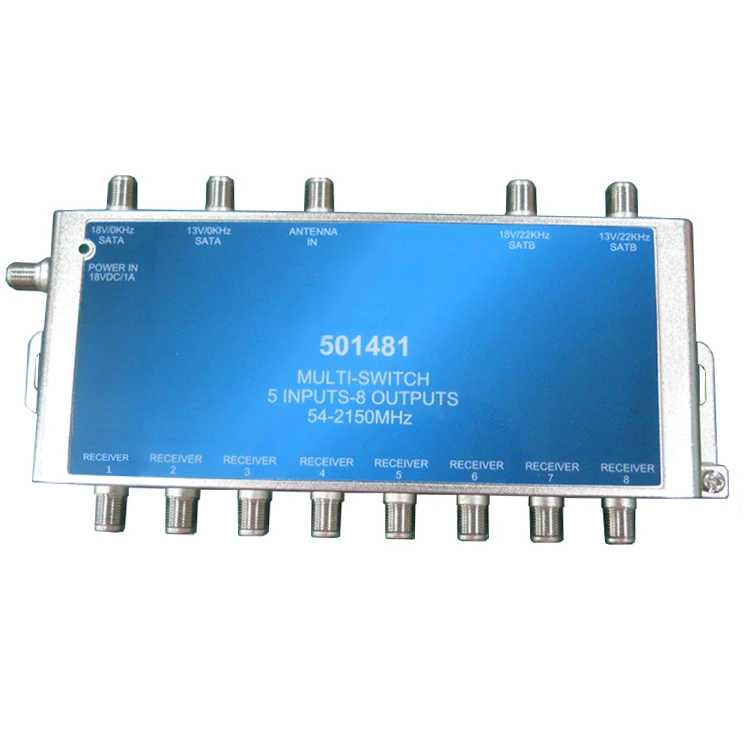

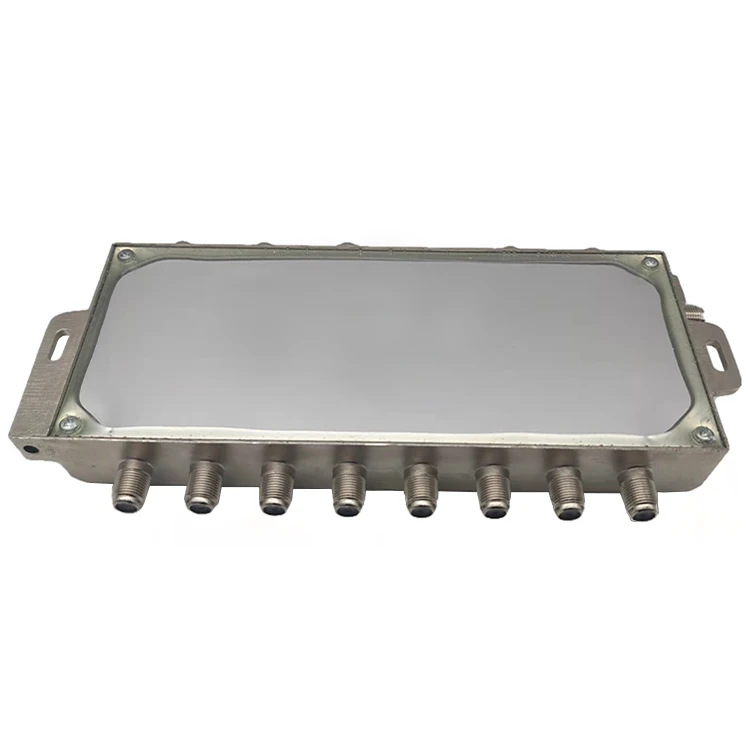

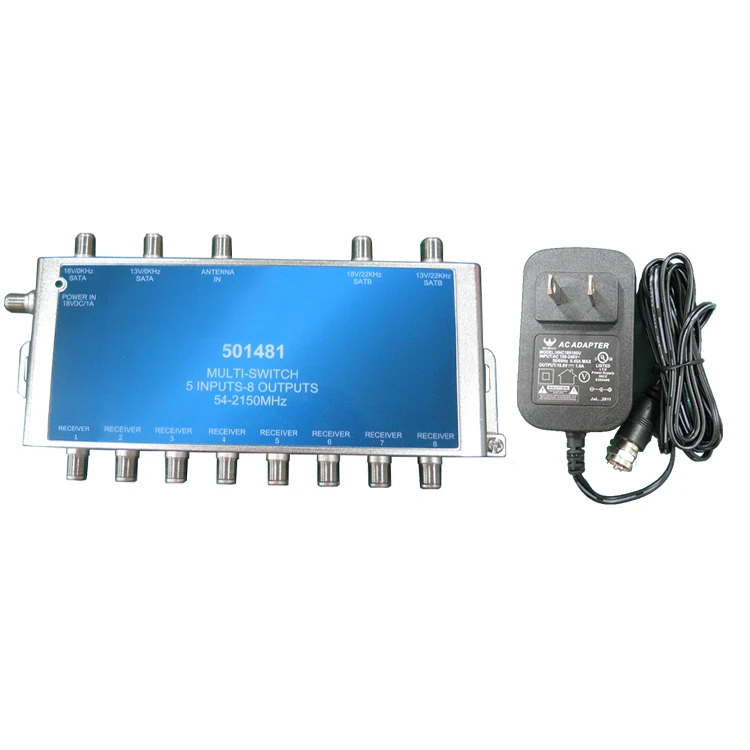

Der 5×8 HDTV Digital Multiswitch (5-Eingänge × 8 Ausgänge, hochauflösender digitaler Matrixschalter)ist ein professionelles Audio-{0}}Videosignalverteilungsgerät. Es leitet flexibel 5 hochauflösende Eingabequellen (z. B. Set-Top-Boxen, Blu-ray-Player, Computer usw.) an 8 Anzeigegeräte (z. B. Fernseher, Projektoren, Monitore) weiter.
Merkmale
- 5 Eingänge und 8 Ausgänge
- Jeder LNB kann über den Multischalter mit Strom versorgt werden, indem ein an den Multischalter angeschlossenes Netzteil verwendet wird.
- Jeder angeschlossene Satellitenreceiver kann Programme entweder in vertikaler Polarität oder in horizontaler Polarität auswählen, indem er die in jedem einzelnen Receiver integrierte Polaritätsauswahlfunktion nutzt, die 13 V/18 V und 22 kHz ein/aus ist.
Spezifikationen
| Spezifikation/Modell | 4058/4058-MN | 4058-22KHz |
| Eingangsfrequenzbereich (ANTIn) | 40-806 MHz | 40-806 MHz |
| Eingangsfrequenzbereich (LNB In) | 950-2150 MHz | 950-2150 MHz |
| Ausgabe | 40-2150 MHz | 40-2150 MHz |
| Einfügedämpfung 40–216 MHz | -3dB | -3 dB |
| 217-806 MHz | -2 dB | -2dB |
| 950-1750 MHz | 2dB | 2dB |
| 1751-2150 MHz | 0dB | 0 dB |
| Flachheit 40-216 MHz | ±2 dB | ±2dB |
| 217-806 MHz | ±2,5 dB | ±2,5 dB |
| 950-1750 MHz | ±3,0 dB | ±3,0 dB |
| 1751-2150 MHz | ±3,0 dB | ±3,0 dB |
| Isolierung von Sat In zu Sat in 950-2150 MHz | -35 dB | -35 dB |
| Isolation Out to Out 40-806 MHz | -25 dB | -25 dB |
| 950-2150 MHz | -30 dB | 30 dB |
| Kreuzpolarisation 950-1750 MHz | 35 dB | 35 dB |
| 1751-2150 MHz | -30 dB | -30 dB |
| Isolierter S/W-950-MHz- und 860-MHz-Sat-Port | -25dB | -25 dB |
| 860MHz &950MHz Ant-Port | ||
| Rückflussdämpfung Ant In 40-806 MHz | -10 dB | -10 dB |
| Sa. In 950-2150 MHz | -10 dB | -10 dB |
| Ausgang 40-806 MHz | -10 dB | -10 dB |
| 950-1450 MHz | -10 dB | -10 dB |
| 1451-2000 MHz | -10 dB | -10 dB |
| 2001-2150 MHz | -6 dB | -6 dB |
| Eingangskapazität: 1-dB-Kompressions-Antennenanschluss CH3-Eingang |
103dBμV | 103dBμV |
| Eingangsleistung: 1 dB Kompressions-Sat-Anschluss 950 MHz Eingang |
96 dB μV | 96dBμV |
| DC Pass Sat In | 400mA | 400mA |
| Anschlüsse (alle Ports) | F-Weiblich | F-Weiblich |
| Schaltspannung LNBA (18 V/OKHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB B (18V/22KHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB C (14V/22KHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |
| LNBD (14V/OKHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |
| Adapter-Stromeingang | 120VAC/60Hz | 120VAC/60Hz |
| Ausgangsleistung des Adapters | 24 VDC/1000 mA mit PTC | 24 VDC/1000 mA mit PTC |
| 22-kHz-Signalfrosch und verstärkt am LNB Eingang 22KHz eingeschaltet |
22 ± 4 kHz 650 ± 250 mVp-p |
