Beschreibung

• Breitband-Frequenzbereich 40 bis 2300 MHz. Das hochleistungsfähige mehrschichtige SMD-Leiterplattendesign sorgt für eine hohe Port-zu-Port-Isolierung, um Störträgerschutz zu bieten und unerwünschte Kanalinteraktionen zu minimieren, wodurch Bildverzerrungen reduziert werden.

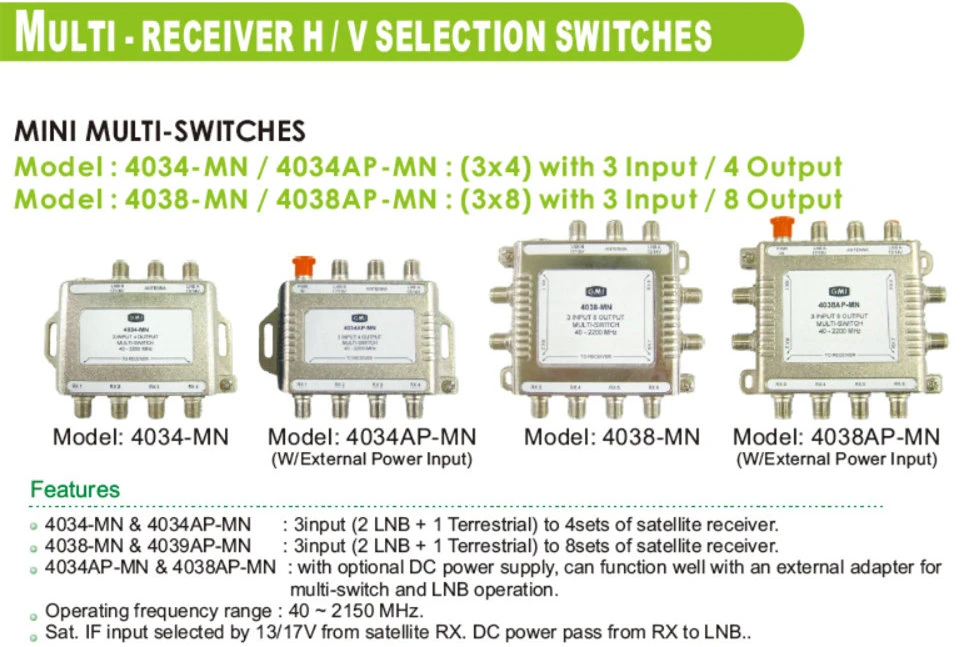

• 3X4 Digital Multiswitch Ports mit hoher Ausgangsrückflussdämpfung, die speziell für MDU-Netzwerke und Anwendungen mit mehreren Teilnehmern entwickelt wurden, reduzieren Mikroreflexionen, verbessern die Datenwiederherstellung und verringern harmonische Verzerrungen.

• Das einfache Schnittstellendesign mit F--Steckern ermöglicht die Weiterleitung von Satelliten- und Antennensignalen an 4 oder 8 Ausgänge.

• Die leistungsstarke PIN-Diodenmatrix reduziert die Polaritätsübertragungszeit und digitale Artefakte und sorgt so für eine gleichbleibende Bildqualität.

• Das Antennensignal wird am Ausgang mit dem Satellitensignal kombiniert (einige Modelle), wodurch eine externe Kombination entfällt und Kosten und Unordnung reduziert werden.

• Kompatibel mit Direct-to-Home-Satellitendiensten, die Spannungs- und Tonumschaltung zur Polaritätsauswahl ermöglichen.

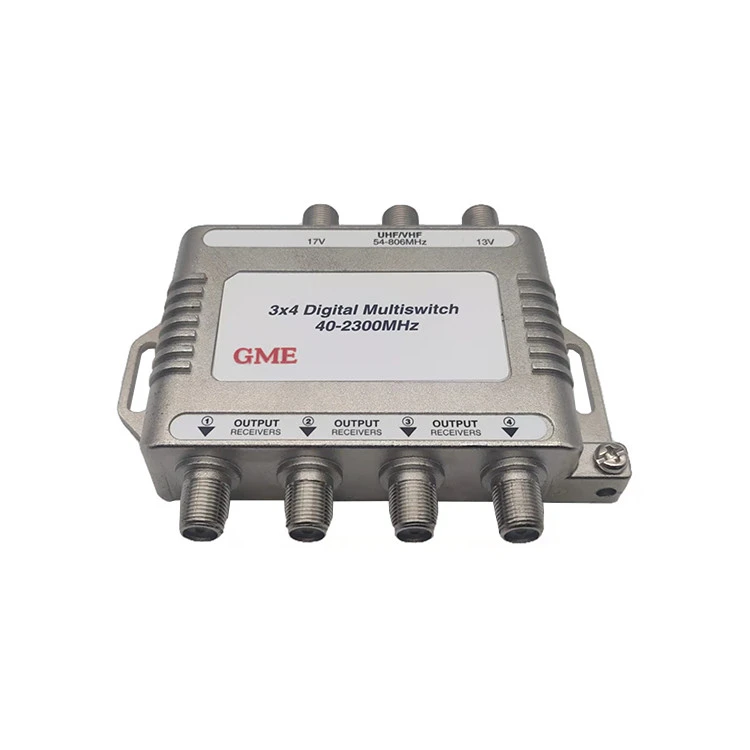

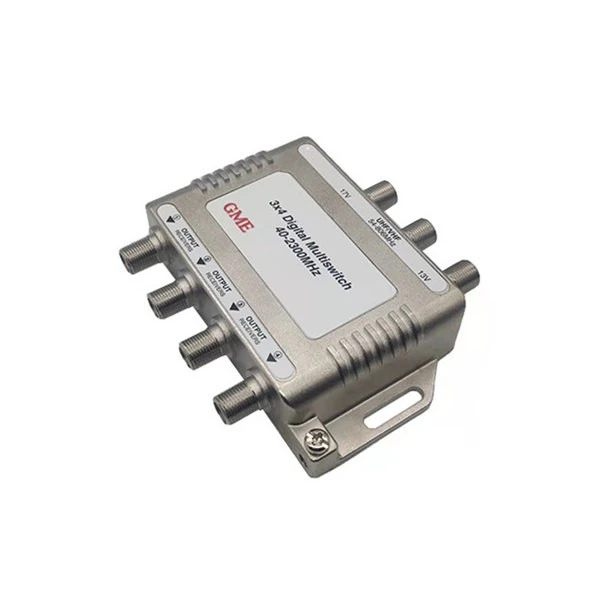

• 3X4 Digital-Multischalter, kompatibel mit Dish und DirectV.

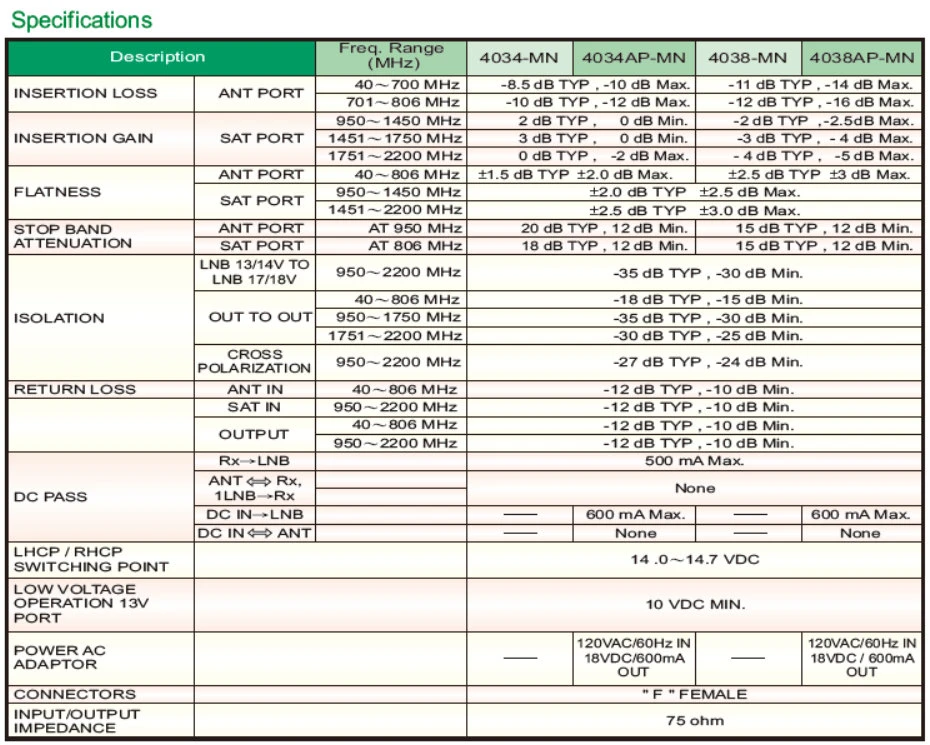

Spezifikation

Herkunftsort: Guangdong, China
MODELL-NR.: GDMS-001 (4034MN)
Beschreibung		Freq. Reichweite (MHz)
EINFÜGUNGSVERLUST	Ameisenhafen	40~700 MHz	-8,5 dB TYP, -10 dB max.
EINFÜGUNGSVERLUST	Ameisenhafen	701–806 MHz	-10 dB TYP, -12 dB max.
Einfügeverstärkung	SAT-PORT	950~1450 MHz	2 dB TYP, O dB Min.
		1451~1750 MHz	3 dB TYP, O dB Min.
		1751~2200 MHz	0 dB TYP, -2 dB max.
EBENHEIT	Ameisenhafen	40~806 MHz	±1,5 dB TYP +2.0 dB Max.
	SAT-PORT	950~1450 MHz	+2.0 dB TYP +2.5 dB Max.
	SAT-PORT	1451~2200 MHz	+2.5 dB TYP ±3,0 dB Max.
STOPBAND	Ameisenhafen	Bei 950 MHz	20 dB TYP, 12 dB Min.
DÄMPFUNG	SAT-PORT	Bei 806 MHz	18 dB TYP, 12 dB Min.
ISOLIERUNG	LNB 13/14V TO	950~2200 MHz	-35 dB TYP, -30 dB Min.
	LNB 17/18V	950~2200 MHz	-35 dB TYP, -30 dB Min.
	Raus nach raus	40~806 MHz	-18 dB TYP, -15 dB Min.
		950~1750 MHz	-35 dB TYP, -30 dB Min.
		1751~2200 MHz	-30 dB TYP, -25 dB Min.
	KREUZEN	950~2200 MHz	-27 dB TYP, -24 dB Min.
	POLARISATION	950~2200 MHz	-27 dB TYP, -24 dB Min.
RÜCKKEHRVERLUST	Ameise rein	40~806 MHz	-12 dB TYP, -10 dB Min.
	SAT IN	950~2200 MHz	-12 dB TYP, -10 dB Min.
	AUSGABE	40~806 MHz	-12 dB TYP, -10 dB Min.
	AUSGABE	950~2200 MHz	-12 dB TYP, -10 dB Min
DC-PASS	Rx-LNB		500 mA max.
	ANTRx,		Keiner
	1LNB→Rx		Keiner
	DC IN-LNB
	DC INANT		-
LHCP/RHCP			14,0~14,7 VDC
SCHALTPUNKT			14,0~14,7 VDC
NIEDRIGE SPANNUNG			10 VDC MINDESTENS.
BETRIEB 13V
HAFEN
AC-Stromversorgung	-
ADAPTER	-
ANSCHLÜSSE	„F“ WEIBLICH
EINGANG/AUSGANG	75 Ohm
IMPEDANZ	75 Ohm
