Beschreibung

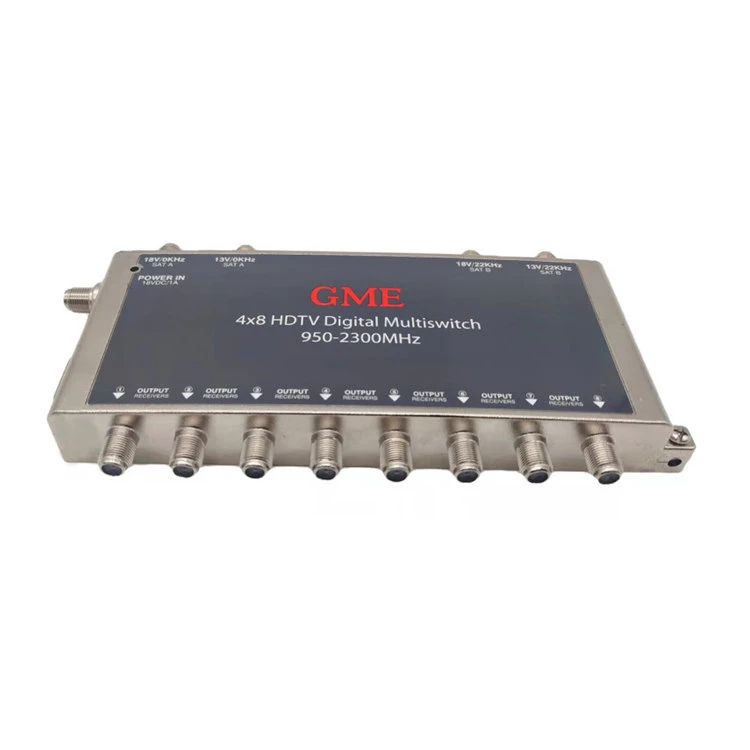

• Der 4x8 HDTV-Digital-Multischalter ist versiegelt, sodass er sowohl drinnen als auch draußen verwendet werden kann. Es arbeitet in einem extremen Temperaturbereich von -34 Grad bis +60 Grad. Es enthält eine Betriebsanzeige, um die Installation oder Fehlerbehebung zu erleichtern.
• Das AC/DC-Modul ist mit einem rücksetzbaren Thermoschutzschalter zum Schutz vor Schäden durch Kurzschlüsse während der Installation ausgestattet.

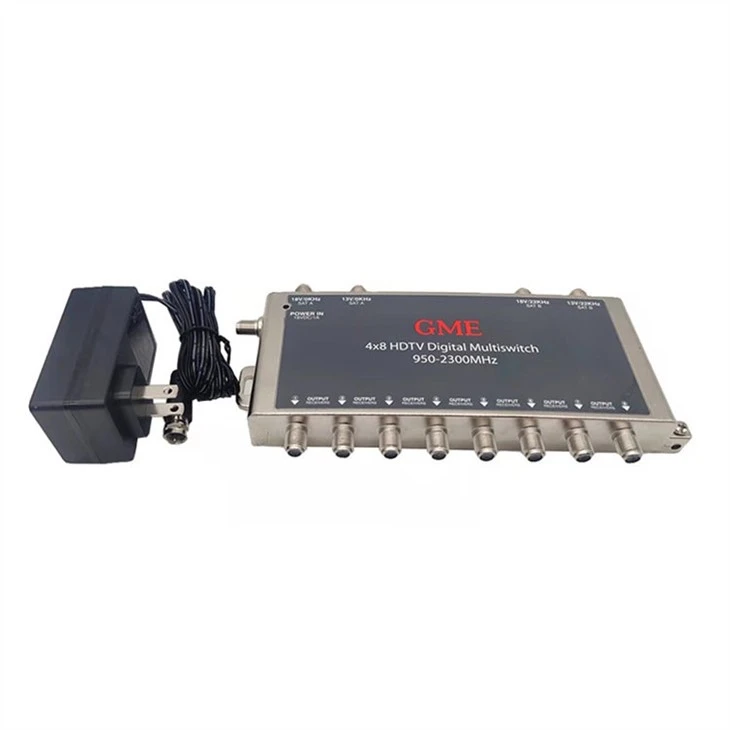

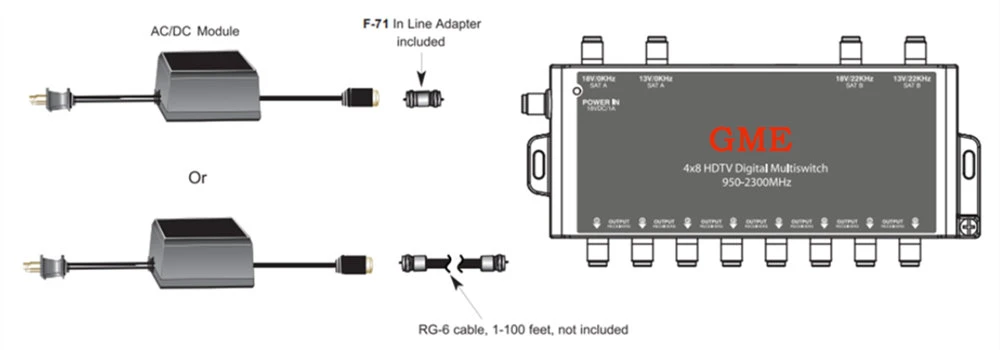

• Das AC/DC-Modul ist für den direkten Anschluss an den 4048 Multiswitch oder für den Fernanschluss über ein handelsübliches RG-6-Kabel bis zu einer Entfernung von 100 Fuß konzipiert. Der F-71 FF-Adapter ist im Lieferumfang enthalten.
Mit diesem Schalter können Sie 5–8 Receiver zu Ihrer vorhandenen Shaw Direct-Satellitenschüssel hinzufügen.
Schließen Sie mit dem 4x8 HDTV Digital Multiswitch bis zu acht Shaw Direct- oder FTA-Satellitenreceiver in Ihrem Zuhause an.
Stellen Sie mit diesem hochwertigen Multischalter, der für die Verwendung mit Shaw Direct-Satellitensystemen zugelassen ist, einen Fernseher in alle Ihre Lieblingsräume.
- Schließen Sie bis zu acht Satellitenempfänger an Ihre einzelne Multi--Satellitenschüssel mit einem Quad-LNBF oder zwei separaten Satellitenschüsseln mit jeweils zwei LNBF-Ausgängen an.
- F-Anschluss Stromversorgung.
- Robuster, wasserdichter Schalter kann drinnen und draußen verwendet werden.
HINWEIS: Multiswitch ist nicht für die Verwendung als Splitter gedacht. Alle 4 Koaxialkabel Ihrer Satellitenschüssel(n) MÜSSEN angeschlossen sein, damit dieser Multischalter ordnungsgemäß funktioniert.
Spezifikation
|
Herkunftsort: Guangdong, China |
|||
|
Modellnummer: GDMS-002 (4048) |
|||
|
ARTIKEL |
TYPISCH |
QC-GRENZE |
TESTBEDINGUNGEN |
|
1. FREQ. REICHWEITE |
|
|
|
|
EINGABE WENN FREQUENZEN |
|
950 ~ 2300 MHz |
|
|
2. EINFÜGUNGSVERLUST |
1 dB |
- 0.5 dB MAX. |
950 ~ 1450 MHz |
|
- 1.5 dB |
- 2.5 dB MAX. |
1451 ~ 2150 MHz |
|
|
-2,5 dB |
-3,0 dB MAX |
2151 ~ 2300 MHz |
|
|
3. EBENHEIT |
4 dB |
6 dB MAX. (±3 dB) |
950 ~ 1450 MHz |
|
4. ISOLATION |
6 dB |
8 dB MAX. (±4 dB) |
1451 ~ 2300 MHz |
|
SITZEN, SITZEN |
- 35 dB |
- 30 dB MIN. |
950 ~ 2300 MHz |
|
Raus nach raus |
- 30 dB |
- 25 dB MIN. |
950 ~ 2300 MHz |
|
KREUZPOLARISATION GLEICHE SATELLITEN |
- 30 dB |
- 26 dB MIN. |
950 ~ 1450 MHz |
|
VERSCHIEDENE SAELLITES |
- 35 dB |
- 30 dB MIN |
950 ~ 1450 MHz |
|
5. RÜCKKEHRVERLUST |
|
|
|
|
EINGANG |
- 10 dB |
- 8 dB MIN. |
950 ~ 1450 MHz |
|
- 10 dB |
- 7 dB MIN. |
1451 ~ 2300 MHz |
|
|
AUSGABE |
- 10 dB |
- 8 dB MIN |
950 ~ 1450 MHz |
|
- 8 dB |
- 6 dB MIN. |
1451 ~ 2300 MHz |
|
|
6. EINGANGSFÄHIGKEIT |
|
|
|
|
1 dB KOMPRIMIERUNG |
102 dBuV |
100 dBuV max |
950-MHz-EINGANG |
|
7. LHCP/RHCP-SCHALTPUNKT |
|
14,0 ~ 14,7 VDC |
|
|
8. MULTI-SW 22KHz SCHALTPUNKT |
|
150-300mVp-p |
SINUSWELLEN-TESTSIGNAL KEIN MECHANISCHES RELAIS |
|
10. AUSGANG 22KHz-SIGNAL |
|
|
|
|
ZEICHENFREQ. |
|
22 ± 4 kHz |
|
|
AMPLITUDE |
|
650 ± 250 mVp-p |
|
|
11. AKTUELLER VERBRAUCH |
|
90mA MAX. |
PRO VERWENDUNG DES RX-PORTS |
|
12. SPANNUNGS-/STROM-BIAS |
|
|
|
|
13V/0KHz- und 13V/22KHz-ANSCHLUSS |
150-200mA |
0 ~ 300mA |
12,8 V ~ 13,5 VDC |
|
18V/0KHz und 18V/22KHz PORT |
150-200mA |
0-450mA |
17,9V-18,9VDC |
|
13. ANSCHLÜSSE |
|
TYP „F“ WEIBLICH |
ALLE HÄFEN |
|
14. ADAPTERSTROM |
|
|
|
|
EINGANG |
|
100/240VAC |
|
|
AUSGABE |
|
18 VDC / 1 A |
|
