Beschreibung

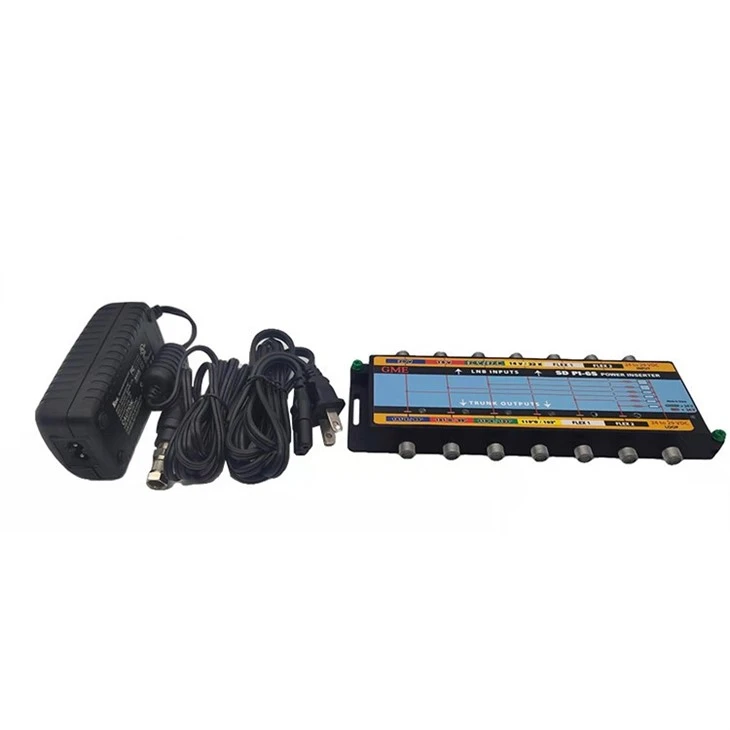

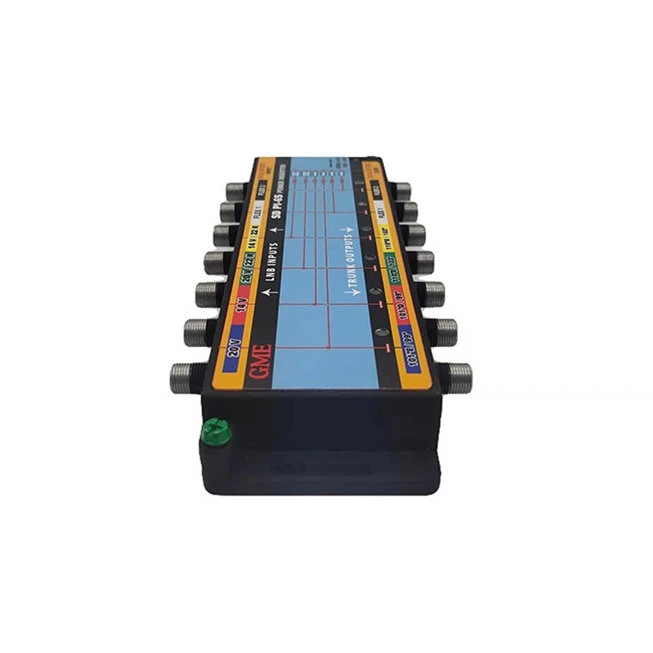

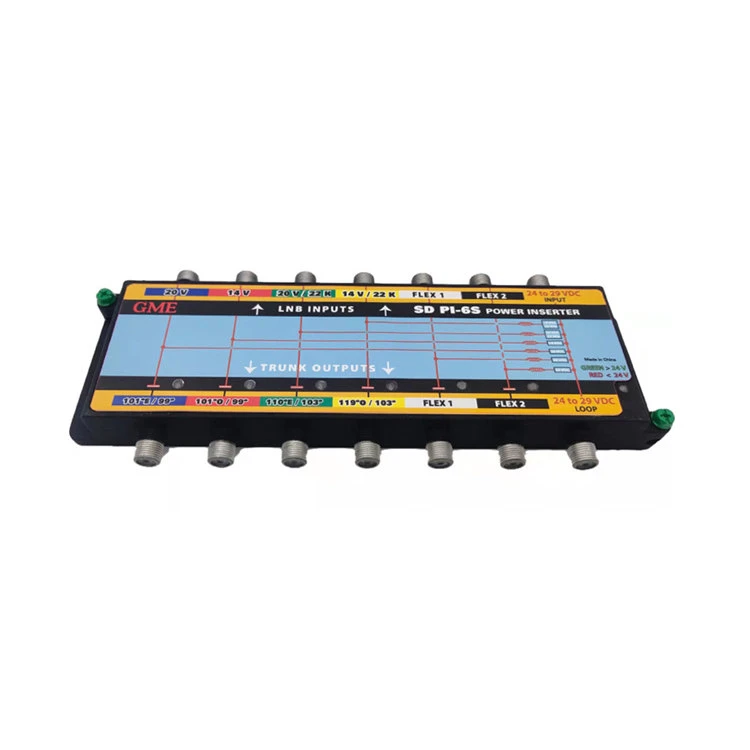

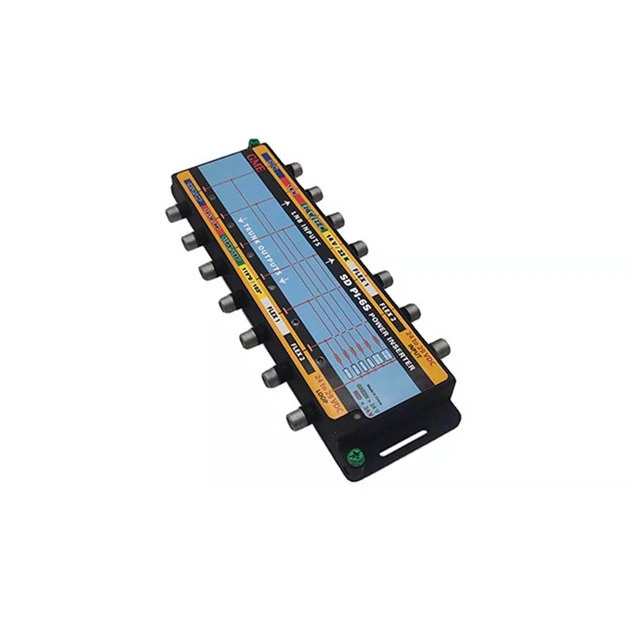

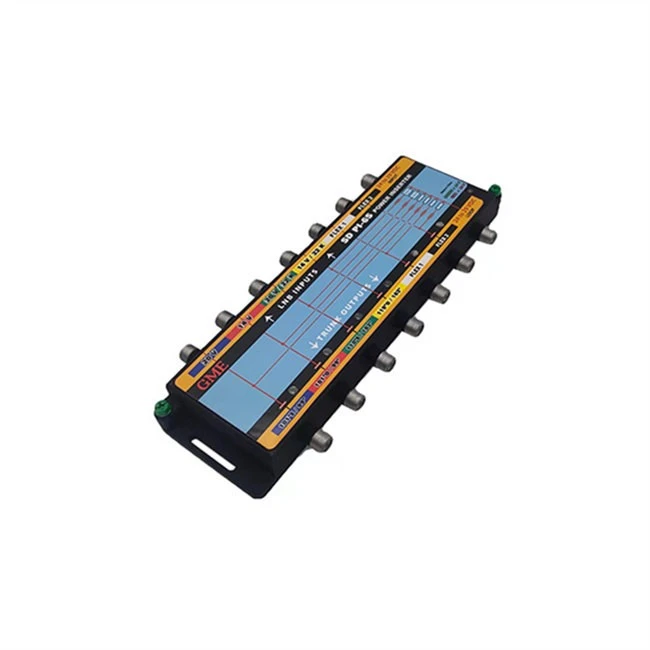

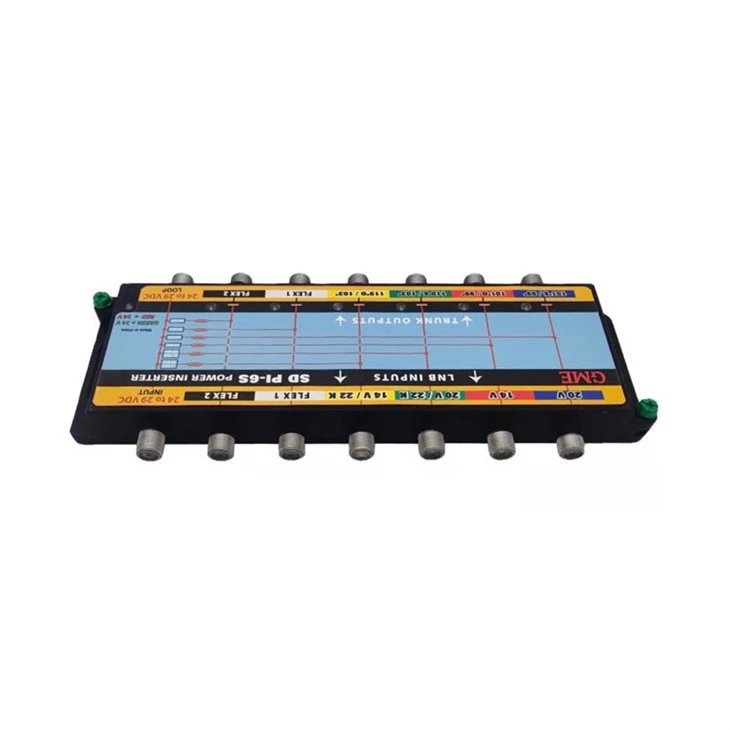

DirecTV Satellite Power Inserter Polarity Locker
Das Modell SDPI6S versorgt einen DIRECTV SL5 LNB mit Strom, die Polarität sperrt die vier Satellitenschüsselausgänge und bietet zwei 20-V-Ausgänge zur Stromversorgung des 95°-LNB auf der DTV66E-Antenne sowie eine mögliche zukünftige Polarität. Netzbetriebene Verstärker können über den Power Inserter mit Strom versorgt werden. Aus dem kurzschlussfesten Leistungstransformator stehen insgesamt zwei Ampere Gleichstrom zur Verfügung.
Situation
Für mehrere Schalter sind die Signale einer DIRECTV® (4) Polarität SLSP-F SlimLine®-Antenne mit SL5 LNB, einer DTV66E 95°-Antenne und einer möglichen 6. Polarität erforderlich.
Lösung
Das Modell SD PI-6S versorgt einen DIRECTV® SL5 LNB mit Strom, die Polarität sperrt die vier Satellitenschüssel-Ausgänge und stellt 20 V FLEX1 und 13 V an FLEX2-Eingängen zur Verfügung, um den 95°-LNB auf der DTV66E-Antenne oder anderen LNBs mit Strom zu versorgen.
Merkmale
◆ DIRECTV SL5 Ka/Ku-Bandbreite 250 bis 2150 MHz
◆ Stromversorgung über PI-29- oder PS242000A-Netzteile
◆ Versorgt SL5-, SL3- und Worldview-LNBs
◆ Kompaktes Gehäuse: 1 Zoll SCTE Indoor F-Abstand
◆ Spannungspegelmesser in ROT/GRÜN eingebaut
Spezifikation
|
Herkunftsort: Guangdong, China |
|||
|
Modellnummer: GDINS-001 (SD PI-6S) |
|||
|
ARTIKEL |
TYPISCH |
QCLIMIT |
TESTBEDINGUNGEN |
|
FREQ. REICHWEITE |
|
|
250-2150 MHz |
|
EINFÜGUNGSVERLUST |
|||
|
|
-1,0 dB |
-1,5 dB MAX |
250-2150 MHz |
|
ISOLIERUNG |
|||
|
ZWISCHEN HÄFEN |
-40 dB |
-35 dB MINDESTENS |
250-2150 MHz |
|
RÜCKKEHRVERLUST |
|
|
|
|
EINGANG/AUSGANG |
-12dB |
-10 dB MINDESTENS |
250-2150 MHz |
|
DC-STROMVERSORGUNG EINGÄNGE |
|||
|
PORT#1 (20V 101 Grad & 99 Grad) |
|
20 ± 0,5 VDC |
@50-350 mA |
|
PORT#2 (14V 101 Grad & 99 Grad) |
|
13,5 ± 0,5 VDC |
@50-350 mA |
|
PORT#3 (22KHz & 20V 110 Grad & 103 Grad) |
|
20 ± 0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#4 (22KHz & 14V 119 Grad & 103 Grad) |
|
13,5 ± 0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#5 (FLEX PORT1) |
|
20 ± 0,5 VDC |
@50-350 mA |
|
PORT#6 (FLEX PORT2) |
|
20 ± 0,5 VDC |
@50-350 mA |
|
22-kHz-Signaleigenschaften |
|||
|
FREQ |
|
22 ± 4 kHz |
|
|
LEISTUNGSZYKLUS |
|
±50﹪ |
<24,0 VDC |
|
EBENE |
|
400 mVp-p MIN |
>24,0 VDC |
|
POWER-LED-FARBE |
|
ROT |
|
|
ENTSPRECHEND: |
|
GRÜN |
|
|
LEISTUNGSSCHALTUNG |
|
24V-29VDC |
LEISTUNGSSCHALTUNG |
|
EINGANG |
|
100-240 VAC / 50/60 Hz |
ALLE HÄFEN |
|
AUSGABE |
|
24 VDC/2,08 A |
ALLE HÄFEN |
|
IMPEDANZ |
|
75 Ohm |
(6) SCTE INDOOR F |
|
ANSCHLUSS |
|
Typ „F“, weiblich |
|
|
ANZAHL DER EIN-/AUSGANGSANSCHLÜSSE |
|
|
|
Unternehmensprofil

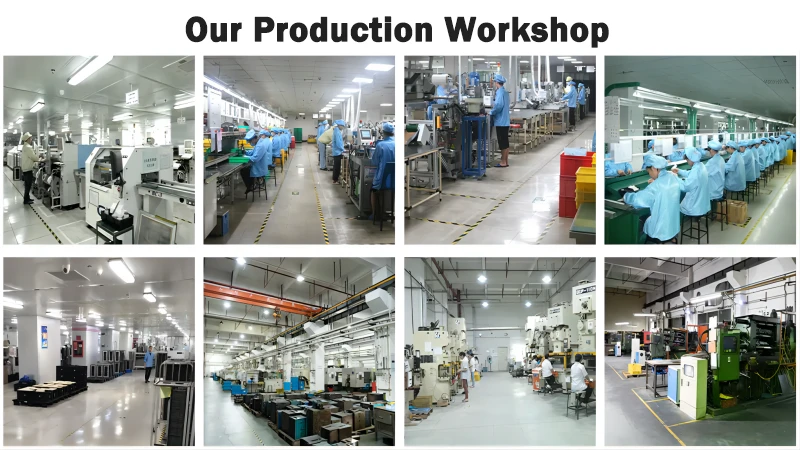

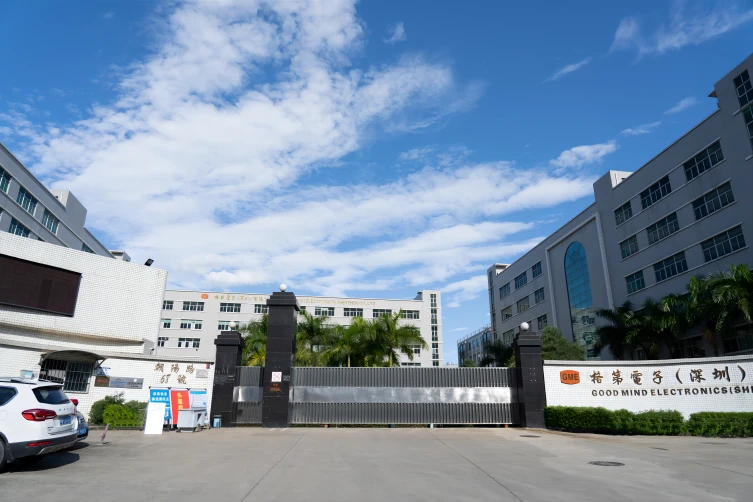

Goodmind Electronics (Shenzhen) Co., Ltd. wurde 1992 mit einem Grundkapital von 18 Millionen US-Dollar gegründet. Die eigene Fabrik befindet sich in Shenzhen und beschäftigt mehr als 1000 Mitarbeiter. Es handelt sich um ein High-Tech-Unternehmen, das Forschung und Entwicklung, Produktion, Vertrieb und Service integriert. Das Unternehmen ist auf professionelle Produktionsunternehmen für Antennen, Netzwerkkommunikation, Bluetooth, AV-Zubehör, Smart Home und Autozubehör spezialisiert. Die Fabrik ist vertikal integriert. Die Fabrik verfügt über Kunststoffverarbeitung, Metallstanzen, Zinkdruckguss, SMT, DIP und Montagezentrum. Das Unternehmen verfügt über eine starke Finanzkraft, ein professionelles F&E-Team, hervorragende Fertigungsanlagen und eine schlanke Fertigung und ist bestrebt, qualitativ hochwertige Produkte für seine Kunden zu entwickeln.
Wie funktioniert ein Satellite Power Inserter?
Der Satellite Power Inserter wird inline zwischen dem Satellitenreceiver und der Satellitenschüssel angeschlossen. Er empfängt über das Koaxialkabel Strom vom Satellitenreceiver und sendet diesen Strom dann über dasselbe Kabel an den LNB. Diese Leistung ist für den LNB unerlässlich, um die empfangenen Satellitensignale zu verstärken und in eine für den Receiver nutzbare Form umzuwandeln.
Was ist der Zweck eines Satelliten-Power-Inserters?
Der Hauptzweck eines Satelliten-Stromeinspeisers besteht darin, den LNB mit Strom zu versorgen, der für seinen Betrieb erforderlich ist. Ohne die vom Inserter gelieferte Energie wäre der LNB nicht in der Lage, die schwachen Signale der Satellitenschüssel zu verstärken.
Wie installiere ich einen Satellite Power Inserter?
Die Installation eines Satellite Power Inserters ist in der Regel unkompliziert. Trennen Sie zunächst das Koaxialkabel vom Satellitenreceiver. Verbinden Sie dann ein Ende des Koaxialkabels mit dem Eingangsanschluss des Inserters und das andere Ende mit dem Ausgangsport des Inserters, der mit „to LNB“ oder ähnlichem gekennzeichnet ist. Schließen Sie abschließend das Netzteil des Power Inserters an eine Steckdose an und stellen Sie sicher, dass der Power Inserter mit Strom versorgt wird.
FAQ
F: Kann ich jeden Satellite Power Inserter mit meiner Satellitenanlage verwenden?
A: Es ist wichtig, einen Satelliten-Stromeinspeiser zu verwenden, der mit Ihrer Satellitenanlage und Ihrem LNB kompatibel ist. Stellen Sie sicher, dass der Inserter die richtige Spannung und den richtigen Strom liefert, die Ihr LNB benötigt, da die Verwendung eines inkompatiblen Inserters den LNB beschädigen oder zu einer schlechten Signalqualität führen könnte.
F: Kann ein Satellite Power Inserter im Freien verwendet werden?
A: Während Satelliten-Stromeinspeiser normalerweise für den Innenbereich konzipiert sind, gibt es auch wetterfeste Modelle, die im Freien verwendet werden können. Wenn Sie den Inserter im Freien installieren müssen, stellen Sie sicher, dass Sie ein wetterfestes Gehäuse oder eine wetterfeste Abdeckung verwenden, um ihn vor Witterungseinflüssen zu schützen und Wasserschäden zu vermeiden.
F: Wo kann ich einen Satellite Power Inserter kaufen?
A: Satellite Power Inserter sind bei verschiedenen Elektronikhändlern, Online-Shops und Anbietern von Satellitenausrüstung erhältlich. Wählen Sie unbedingt einen seriösen Verkäufer und vergewissern Sie sich vor dem Kauf, dass der Inserter mit Ihrem Satellitensystem kompatibel ist.
