Beschreibung

DBS, OTA, CATV, 54 bis 3000 MHz leitungsgespeister Verstärker mit Vorwärtsverstärkung und passiver Subband-Rückleitung von 2 bis 42 MHz.

SITUATION

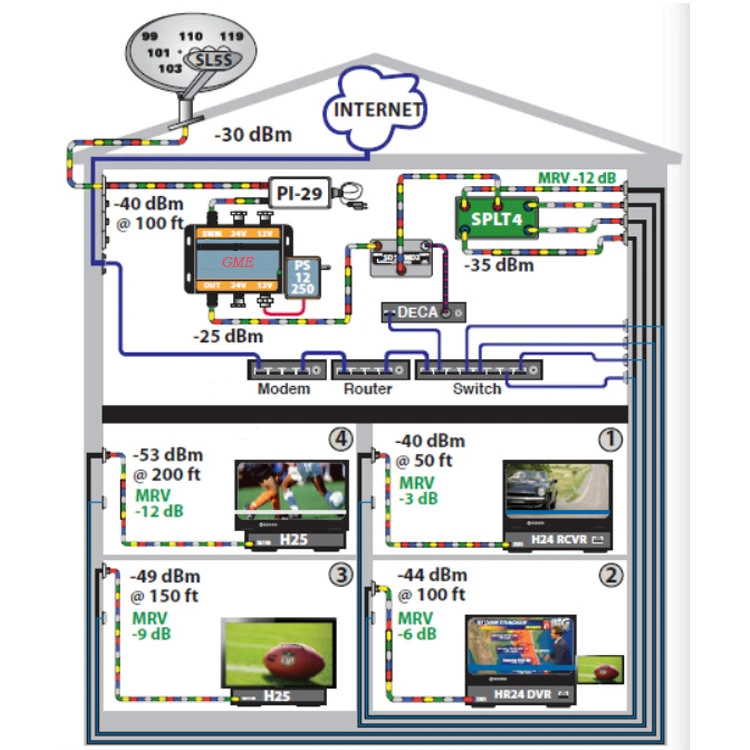

Der Ausgang eines LNB- oder DBS-Umschalters wird auf mehrere Räume oder Wohnungen aufgeteilt und die Empfängersignalpegel sind an entfernten Standorten niedrig.

LÖSUNG

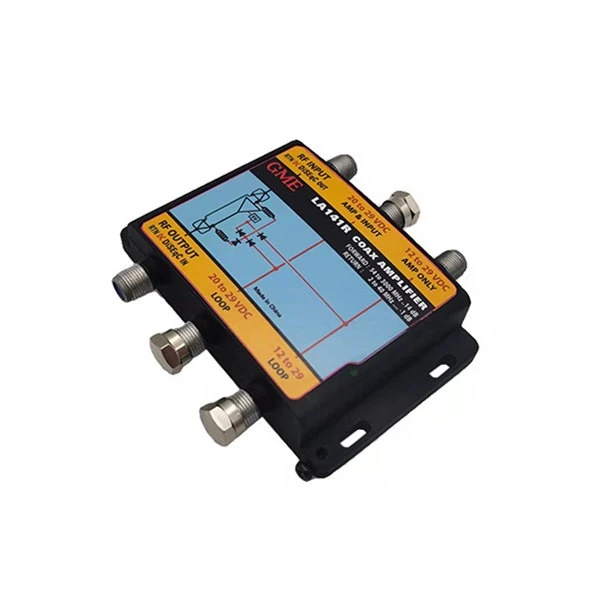

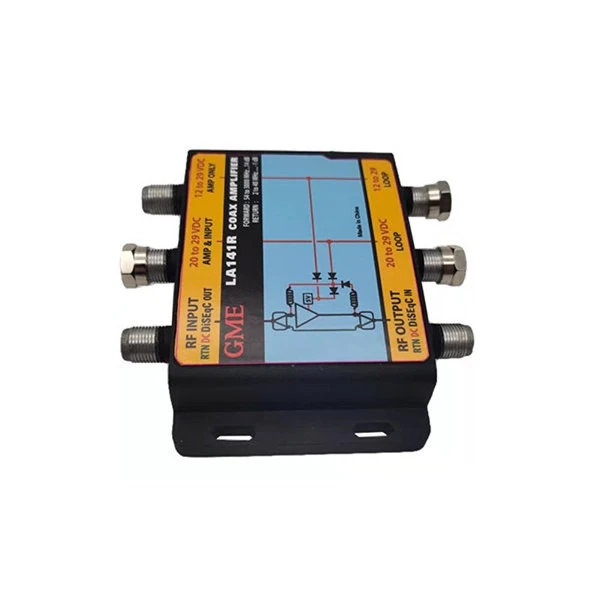

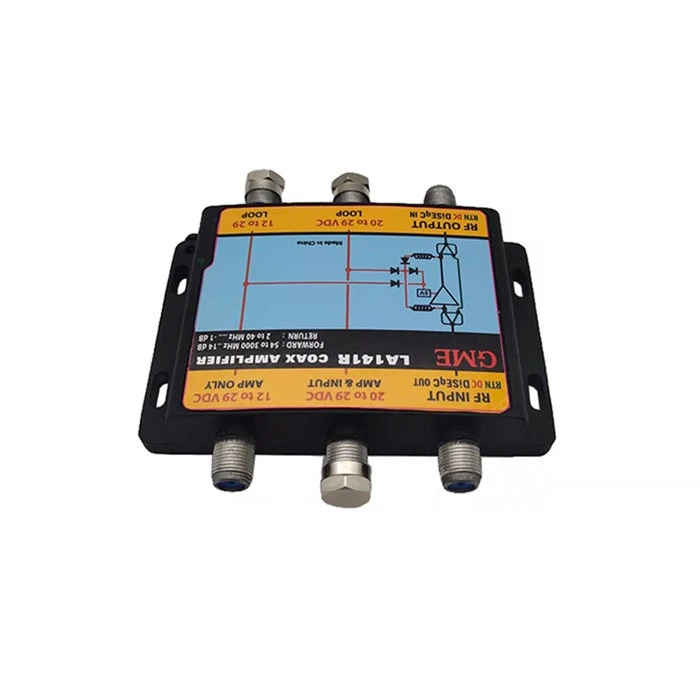

Der SWM-Erweiterungsleitungsverstärker Modell LA141R verstärkt die Kabel- und DBS-Signalpegel, wodurch der Verlust von 150 Fuß RG-6 vermieden wird, während Datenmodem- und Empfängersteuersignale vom Empfänger zum Switch weitergeleitet werden.

Spezifikation

Herkunftsort: Guangdong, China
Modellnummer: GDAMP-024 (LA141R-TA)
ARTIKEL	TYPISCH	QC-GRENZE	TESTBEDINGUNGEN
FREQ. REICHWEITE
RÜCKKEHRWEG			2 ~ 42 MHz
WEG VORWÄRTS			54 ~ 3000 MHz
GEWINNEN	+4.8 dB	+4 dB MIN.	54 MHz
	+8 dB	+6 dB MIN.	100 MHz
	+11 dB	+9 dB MIN.	950 MHz
	+13 dB	+11 dB MIN.	1450 MHz
	+14 dB	+12 dB MIN.	2150 MHz
	+15 dB	+13 dB MIN.	2400 MHz
	+14 dB	+12 dB MIN.	3000 MHz
EINFÜGUNGSVERLUST	-3,8 dB	-4,8 dB MAX.	2 ~ 42 MHz
RÜCKKEHRVERLUST
EINGANG	-13 dB	-11 dB MINDESTENS.	2 ~ 42 MHz
	-12 dB	-10 dB MINDESTENS.	54 ~ 100 MHz
	-15 dB	-12 dB MINDESTENS.	101 ~ 1450 MHz
	-12 dB	-10 dB MINDESTENS.	1451 ~ 3000 MHz
AUSGABE	-13 dB	-11 dB MINDESTENS.	2 ~ 42 MHz
	-12 dB	-10 dB MINDESTENS.	54 ~ 3000 MHz
EINGANGSFÄHIGKEIT (1 dB KOMPRIMIERUNG)
	113 dBuV	111 dBuV MIN.	BEI 250 MHz EINGANG
	112 dBuV	110dBuV MIN.	BEI 950 MHz EINGANG
ARBEITSSPANNUNG		12-36 VDC
AKTUELLER VERBRAUCH		130mA MAX.
KRAFTPASS			AUS → EIN
22 km PASSIEREN			AUS → EIN
IMPEDANZ			EIN/AUS
ANSCHLUSS			ALLE HÄFEN
