Beschreibung

54 bis 2150 MHz DBS-, OTA- und CATV-Leitungsverstärker mit 14 dB Vorwärtsverstärkung und passivem Subband-Return.

SITUATION

DBS- und CATV- oder Over-The-Air-Signale sind an mehreren Standorten erforderlich, die über Koaxialkabel verbunden sind.

LÖSUNG

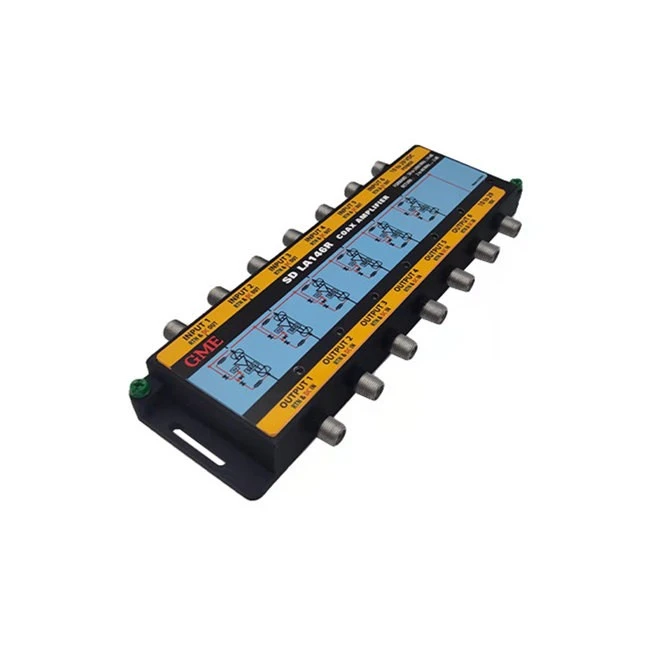

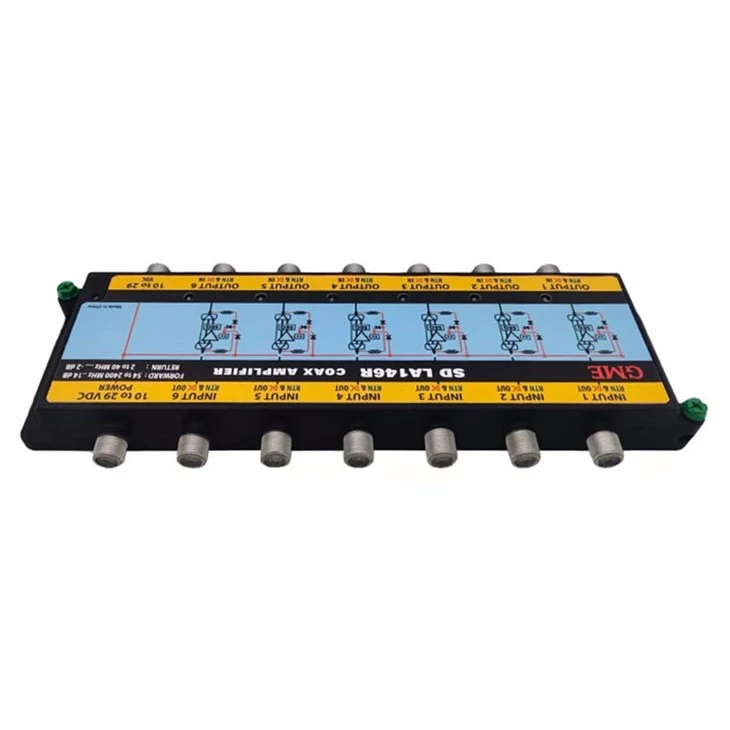

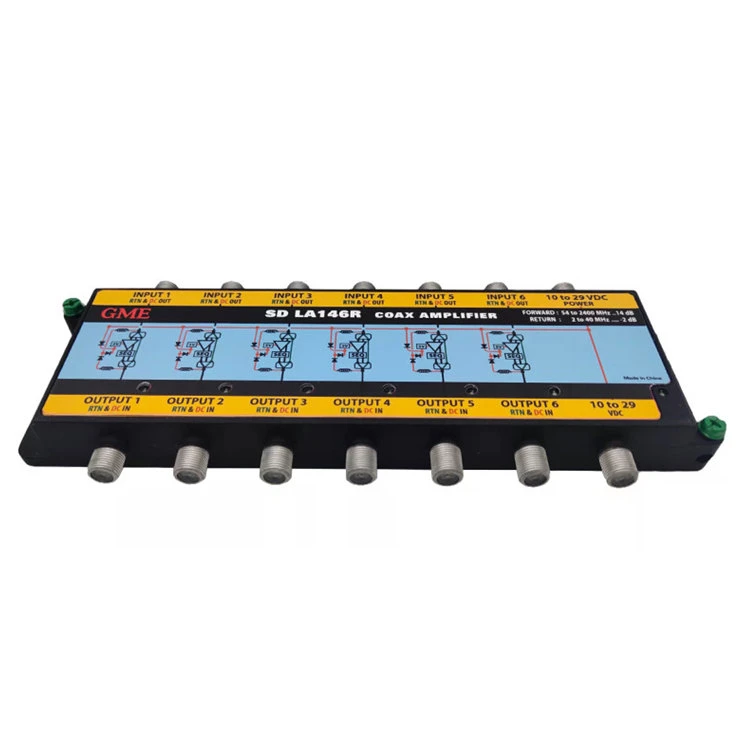

Der Koaxialverstärker Modell LA146R mit 6 Eingängen und Rückweg kann von jedem HF-Ausgangsanschluss über eine Koaxialleitung mit Strom versorgt werden. Das Modell LA146R-T verfügt über ein externes Netzteil zur direkten Stromversorgung. Eine Energiesparfunktion ermöglicht den effizienten Betrieb des Verstärkers bei 12 bis 29 Volt.

Spezifikation

Herkunftsort: Guangdong, China
Modellnummer: GDAMP-038 (LA146R)
Artikel	Min	Typ	Max	Einheit	Zustand
Anzahl der Eingänge		6			SAT 1 bis SAT 6
Anzahl der Ausgänge		6			OUT 1 bis OUT 6
Eingangsfrequenzbereich	250		2150	MHz
Erhalte 2150	13		15	dB
Flankensteilheit 250 bis 2150 MHz	3	4	5	dB
Nennimpedanz		75		Ω
Rückflussdämpfung (Eingabe und Ausgabe)			-10	dB	250 – 2150 MHz
Isolierung	30			dB	Mit Signal, das an einen beliebigen Eingang angelegt wird und der Ausgang als Referenz dient; Die an allen anderen Ausgängen gemessene Isolation ist größer als 30 dBc von 250 bis 2150 MHz.
LEISTUNG
Netzteile					Zwei 20-Volt-1-A-Versorgungen
An den Ausgangsanschlüssen liegt Spannung an	10		28	Vdc	Jeder einzelne Verstärker arbeitet gemäß der Spezifikation, wenn Spannung an den Ausgangsanschluss jedes Verstärkers angelegt wird, und wird dies auch tun am Eingangsanschluss vorhanden, abzüglich eines Diodenabfalls
Spannung an den Eingangsanschlüssen	10		28	Vdc	Jeder einzelne Verstärker arbeitet gemäß Spezifikation, wenn Spannung an den Eingangsanschluss angelegt wird. Spannung wird nicht angezeigt am Ausgangsstecker.
20 Volt liegen am DC-LNB-Anschluss an		20			Diese Spannung versorgt alle sechs Verstärker mit Strom und die 20 Volt liegen am Eingangsanschluss jedes Verstärkers an. Keine Spannung wird am Ausgangsstecker vorhanden sein.
20 Volt werden an den DC-AMP-Anschluss angelegt					Diese Spannung versorgt alle sechs Verstärker. Am Ein- und Ausgang der Verstärker liegt keine Spannung an
20 Volt liegen am DC-LNB-Anschluss an		20		Vdc	20 Volt, die an den DCLNB-Port angelegt werden, werden zum DC-Port weitergeleitet
DC-AMP-Port-zu-DC-Port-Strom	1.5			A
Anliegende Spitzenspannung			28	Vdc	Muss bei Anwendung auf einen oder alle Ports höchstens 24 Stunden überleben.
DC-Stromdurchgangsbereich	0		1.5	A
Gleichstromwiderstand			0.2	Ohm	Gilt nicht für Kabel
Gleichspannungsabfall			0.4	Vdc	Gilt nicht für Kabel
DiSEq
DiSEqC-Frequenzbereich	17.6	22	26.4	kHz	Muss ohne Beeinträchtigungen oder Verzerrungen bestehen.
DiSEqC-Frequenzbereich	17.6	22	26.4	kHz	Beachten Sie die Eutelsat DiSEqC 2.0-Spezifikation.
Impedanz des DiSEqC-Geräts	1000			Ω	Die Impedanz, die das Gerät gegenüber der Erde aufweist. Über den gesamten DiSEqC-Frequenzbereich
DiSEqC durch Impedanz			1	Ω	Die Impedanz, die das Gerät im Durchgangspfad hat. Über den gesamten DiSEqC-Frequenzbereich.
ETC-Steuerwörter für die 13/18-Umschaltung					Muss ohne Beeinträchtigungen oder Verzerrungen bestehen. Ihre Anwesenheit darf die HF-Leistung nicht beeinträchtigen.
ETC-Steuerwörter für die 13/18-Umschaltung					Beachten Sie die Funktionsspezifikation des EchoStar 13/18 Switch Box.
