Merkmale
- Entwickelt für das optische Satellitensystem
- Großer Betriebsfrequenzbereich: 45–2150 MHz
- Hervorragende Linearität und Ebenheit
- Große Auswahl an optischer Eingangsleistung
- Verwendung einer 1-Kern-Singlemode-Faser mit hoher Rückflussdämpfung
- Verwendung aktiver GaAs-Verstärkergeräte
- Ultra-Low-Noise-Technologie
- Erstellen-in CWDM mit hoher linearer PD
- Integrierte optische AGC-Funktion-
Spezifikation
|
Optischer Parameter |
TERR+SAT-IF-Parameter |
||
|
Reaktionsfähigkeit (A/W) |
Größer oder gleich 0,9 |
Frequenzbereich |
45 ~ 2150 MHz |
|
Erhalten Sie optische Leistung |
-18-+3 -10-0 (AGC) |
Ebenheit |
±1.5 |
|
Optische Rückflussdämpfung |
Größer oder gleich 45 |
Isolationskreuzpolarisation
|
-25dB min (950 ~ 2150 MHz) |
|
Empfangswellenlänge (nm) |
1510-1570 |
Isolation von außen nach außen |
-28 dB min. (950–2150 MHz) -14 dB min. (40–806 MHz) |
|
Optischer Anschluss |
SC/APC |
Stoppbanddämpfung |
15 dB min. Ant-Port bei 950 MHz 15 dB min. Sat-Anschluss bei 806 MHz |
|
Anderer Parameter |
LHCP/RHCP |
14,0 ~ 15,0 VDC |
|
|
Stromversorgung |
DC-24V |
Abmessungen |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Stromverbrauch (W) |
<6 |
Leistungsaufnahme |
110–240 V Wechselstrom, 50/60 Hz |
|
Abmessungen (mm) |
143x110x28.8 |
Ausgangsimpedanz |
75Ω |

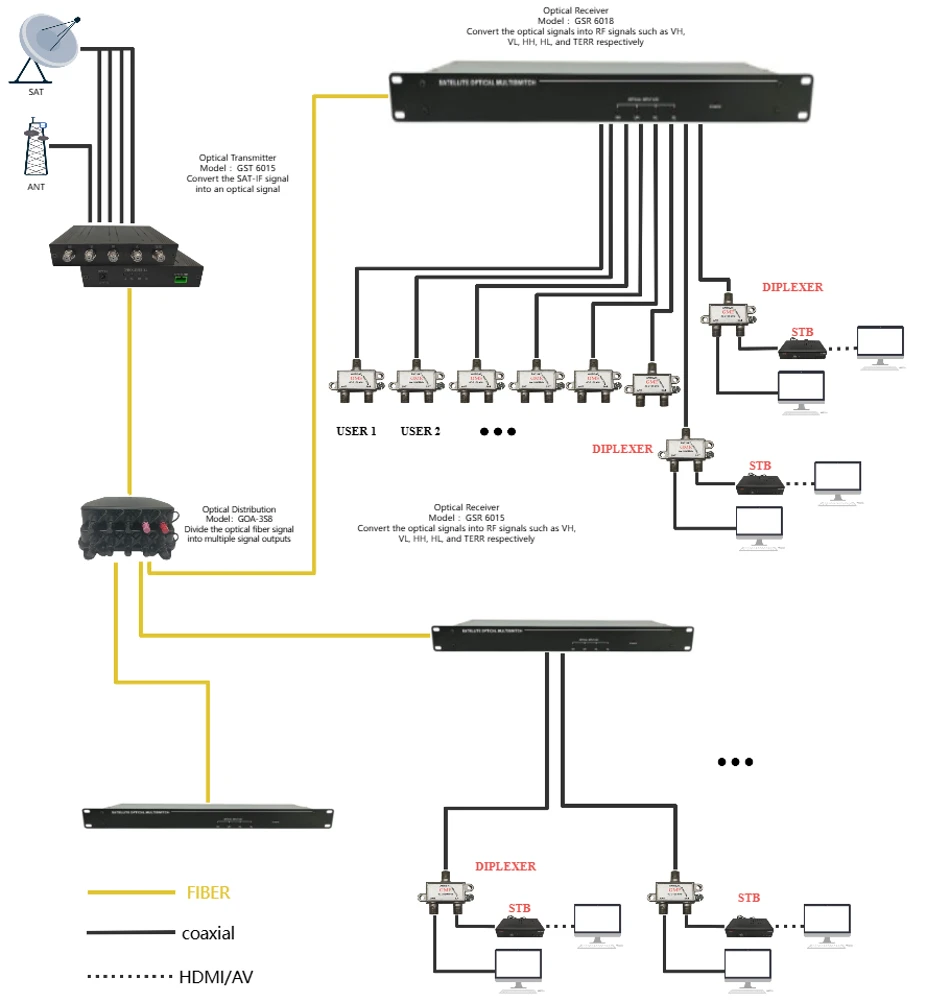

FTTB-Multischalter

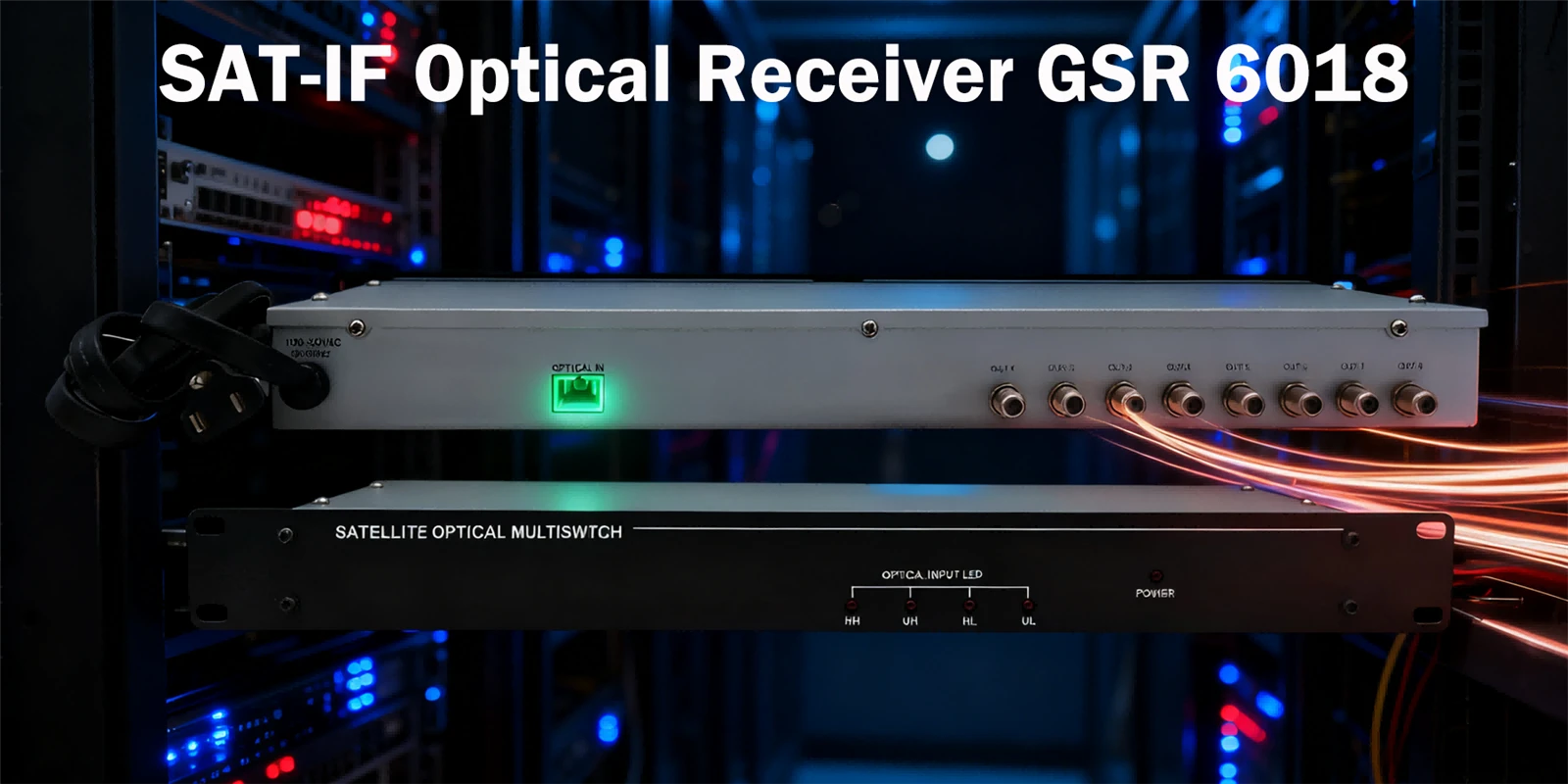

Ein optischer SAT-IF-Empfänger ist ein Schlüsselgerät in Satellitenkommunikationssystemen, das darauf ausgelegt ist, optische Signale zu empfangen und sie in elektrische Signale im Zwischenfrequenzbereich des Satelliten umzuwandeln.
Anwendung
