Produktübersicht

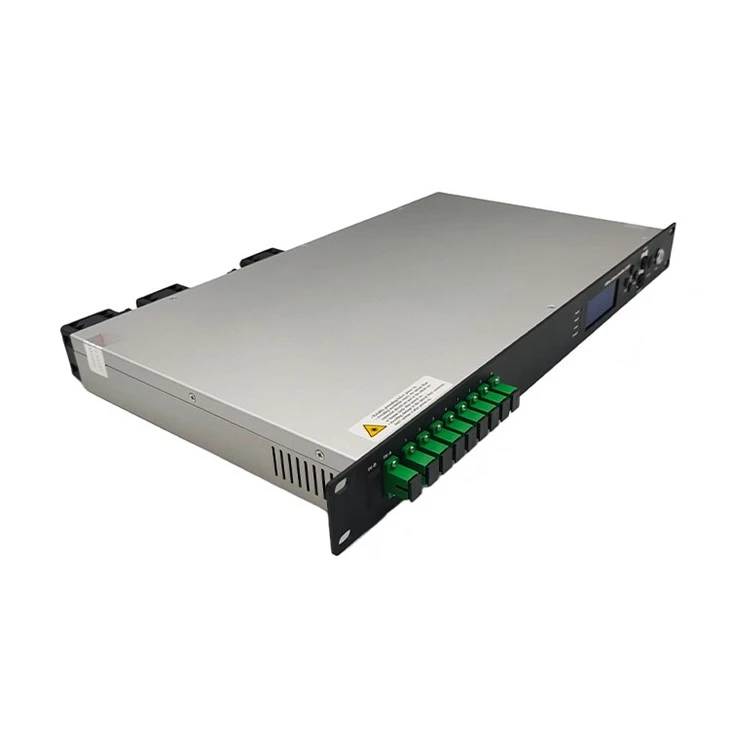

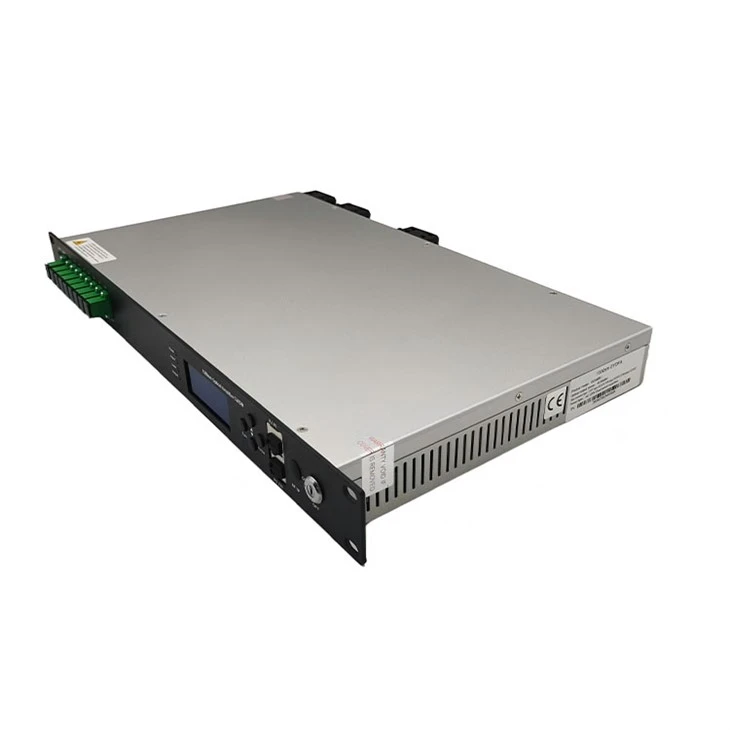

Der optische Verstärker GCA 6051-YZ verwendet die bekannte-hochleistungsfähige, mit Erbium-Ytterbium co-dotierte Doppelmantelfaser und einen rauscharmen Pumplaser. Es verfügt über ein zuverlässiges Schaltungsdesign und ein effizientes Wärmeableitungsdesign. Die maximale Gesamtausgangsleistung der gesamten Maschine kann +36dBm erreichen und unterstützt bis zu 32 Ausgänge mit optionalem optischem Schalter, CWDM und HF-Erkennung. Es bietet SNMP-Protokoll-Netzwerkverwaltungssoftware und WEB-Netzwerkverwaltung, die für die verstärkte Übertragung von optischen Downstream-1550-nm-Signalen in FTTH-Netzwerken geeignet sind.
Blockdiagramm
Technikparameter
|
Artikel |
Einheit |
Technikparameter |
Bemerkung |
|
|
Betriebsbandbreite |
nm |
1545 - 1565 |
||
|
Optischer Eingangsleistungsbereich |
dBm |
-5-+10 |
||
|
Maximale optische Ausgangsleistung |
dBm |
36 |
||
|
Stabilität der Ausgangsleistung |
dBm |
±0.5 |
||
|
Rauschzahl |
dB |
Kleiner oder gleich 6,0 |
Optische Eingangsleistung: 0 dBm |
|
|
Rückflussverlust |
Eingang |
dB |
Größer oder gleich 45 |
|
|
Ausgabe |
dB |
Größer oder gleich 45 |
||
|
Optischer Steckverbindertyp |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Größer oder gleich 50 |
Prüfbedingungen gemäß GT/T 184-2002 |
|
|
C/CTB |
dB |
Größer oder gleich 63 |
||
|
C/CSO |
dB |
Größer oder gleich 63 |
||
|
Versorgungsspannung |
V |
AC160V - 250V(50 Hz),DC48V |
||
|
Stromverbrauch |
W |
Kleiner oder gleich 65 |
|
|
Betriebstemperaturbereich |
Grad |
-10 - +45 |
|
|
Lagertemperaturbereich |
Grad |
-30 - +70 |
|
|
Maximale relative Luftfeuchtigkeit im Betrieb |
% |
Max. 95 % keine Kondensation |
|
|
Dimension |
mm |
437(L)×442(W)×44(H) |

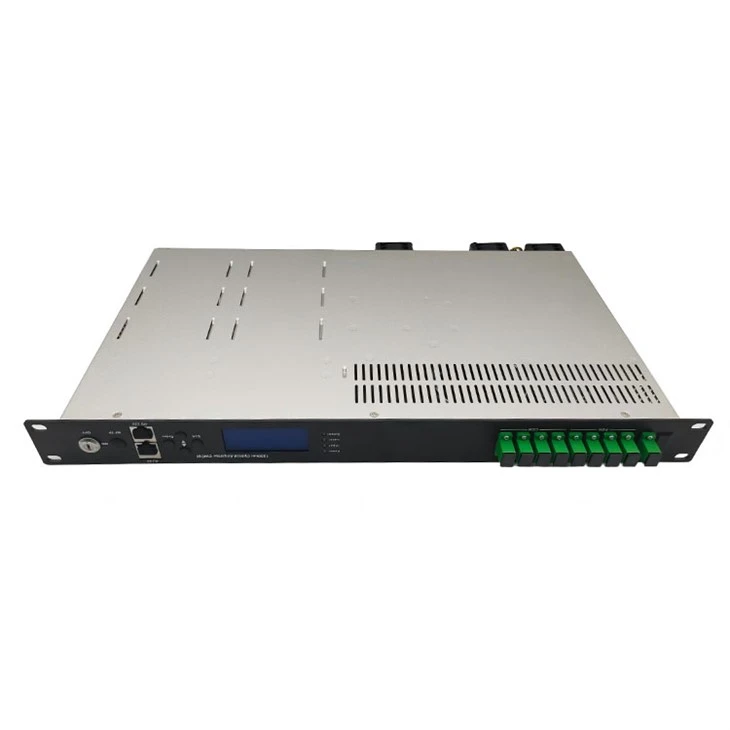

Beschreibung der Vorderseite
|
1. Betriebsanzeige: Ein Schaltnetzteil funktioniert – gelb; zwei Schaltnetzteile funktionieren – grün. |
|
2. Anzeige der optischen Eingangsleistung: Dieses Licht leuchtet auf, wenn die optische Eingangsleistung > -10 dBm beträgt. |
|
3. Betriebsstatusanzeige der Pumpe: Rotes Licht bedeutet, dass die Pumpe nicht funktioniert, aber die Maschinenparameter normal sind; Blinkendes rotes Licht bedeutet, dass die Maschine ausgefallen ist. Die entsprechende Fehlerursache finden Sie im Alarmmenü des Anzeigemenüs. Grünes Licht bedeutet, dass die Pumpe normal funktioniert |
|
4. Anzeige der optischen Ausgangsleistung: Dieses Licht leuchtet auf, wenn die optische Ausgangsleistung > +10dBm beträgt. |
|
5. 160×32-Punkt--Matrix-LCD-Bildschirm |
|
6. Zeigen Sie die Exit- oder Abbruchtaste des Setup-Menüs an. |
|
7. Zeigen Sie die Aufwärts- oder Aufwärtstaste des Setup-Menüs an. |
|
8. Zeigen Sie die Abwärts- oder Abwärtstaste des Setup-Menüs an. |
|
9. Zeigen Sie die Eingabetaste des Setup-Menüs an. |
|
10. Pumplaser-Umschalttaste: „ON“ bedeutet, dass der Pumplaser geöffnet ist und „OFF“ bedeutet, dass der Pumplaser geschlossen ist. Stellen Sie vor dem Einschalten sicher, dass der Schlüssel auf „OFF“ steht. Nachdem Sie den Selbsttest bestanden haben, drehen Sie den Schlüssel entsprechend der angezeigten Meldung in die Position „ON“. |
|
11. Optischer Signaleingang |
|
12. Optischer Signalausgang |

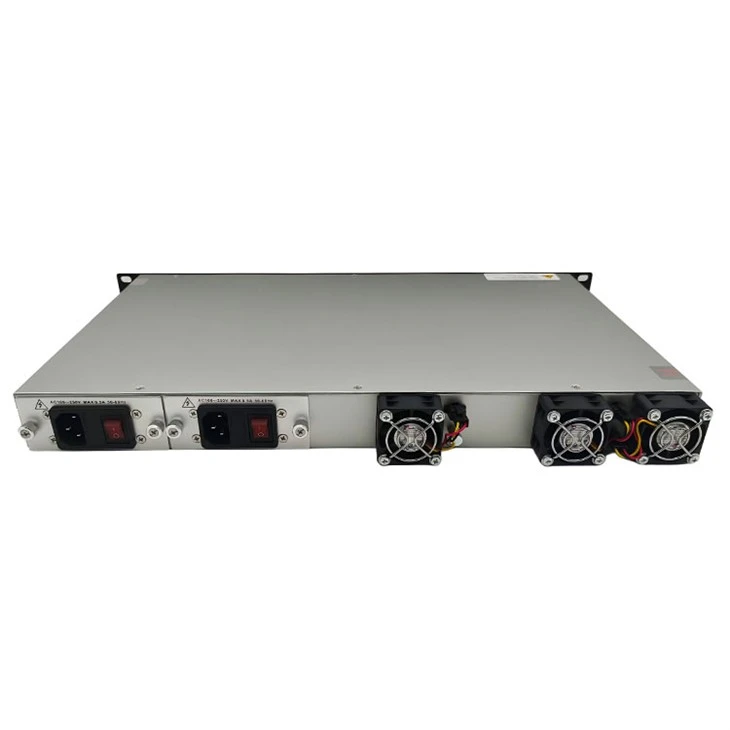

Beschreibung der Rückseite
|
1. Lüfterausgang. |
2. RS232-Schnittstelle. |
|
3. Der AC 220V-Eingangsanschluss von Netzteil 1. |
4. Die Sicherung der Stromversorgung 1. |
|
5. Der Schalter der Stromversorgung 1. |
6. Der AC 220V-Eingangsanschluss von Netzteil 2. |
|
7. Die Sicherung der Stromversorgung 2. |
8. Der Schalter der Stromversorgung 2. |
|
9. Erdungsbolzen des Chassis |
10. LAN-Schnittstelle |
