Einführung:
Optischer Empfänger ist für digitales Fernsehen, Glasfaser zum Heim . Diese Maschine nimmt die optische Empfangsrohr mit hoher Empfindlichkeit an . Flexible Anwendungsintegration, Anwendung von Faser auf das Heimnetzwerk .
Es ist eingebautes CWDM, geeignet für einfaser-Triple-Wellenlängen-Systeme, CATV-Betriebswellenlänge 1550nm, Passwellenlänge 1270/1310/1490/1577NM, kann die Onu von Epon, gpon . xg (s) Pon, bequem verbinden
- Bis zu 20 km Übertragungsabstand
- Extra-niedriger Geräusch
- Breiter dynamischer Empfang optischer Leistungsbereich: Innerhalb Pin =-16, mer größer oder gleich 36 dB
- Anwendbarer XG (s) Pon, GPON, Epon, kompatibel mit jeder FTTX PON -Technologie
- Kann eine große Anzahl von optischen Leistungsressourcen sparen und die Kosten für die Netzwerkkonfiguration erheblich senken
- Innerhalb von 47 ~ 1000 MHz Bandbreite, alle mit ausgezeichneter Flachness -Funktion (FL weniger als oder gleich ± 1 dB)
- Metallkoffer, Schutz für optoelektronische sensible Geräte anbieten
- Hoher Ausgangsniveau kann von vielen Benutzern verwendet werden
- Niedriger Stromverbrauch, hohe Leistung, hohe Kostenleistung
- 6 -kV -Schleifschutz für alle Häfen
- Unterstützen Sie 4 RF out max
Spezifikation
|
CATV -Wellenlänge |
1550 ± 10 nm |
Ausgang HF -Widerstand |
75Ω |
|
|
Pon -Wellenlänge |
1270/1310/1490/1577nm |
Ausgangsrenditeverlust |
Weniger als oder gleich 14 dB |
|
|
Optische Eingangsleistung |
-18-+2 dbm |
Optischer Rückkehrverlust |
Größer als oder gleich 55 dB |
-9 dbm optische Eingangsleistung, 60 PAL -Kanäle |
|
Optischer AGC -Bereich |
-12--2 dbm |
C/CSO |
Größer als oder gleich 55 dB |
|
|
Catv optischer Eingangsport |
SC/APC |
C/CTB |
Größer als oder gleich 55 dB |
|
|
Pon Optical Reflect Hafen |
SC/PC |
Mer |
Größer als oder gleich 31 dB |
-15 dbm optische Eingangsleistung |
|
HF -Anschluss |
Imperial f Typ |
Eingangsspannung |
+12V |
|
|
Frequenz |
47-1000 MHz |
Leistungsdissipation |
Weniger als oder gleich 2W |
|
|
Ebenheit |
Weniger als oder gleich ± 1,25 dB |
Temperatur |
-10-+50 Grad |
|
|
HF -Ausgangspegel (im AGC -Bereich) |
Größer als oder gleich 80 dbuv |
Dimension |
73 × 60 × 23 (L × W × H) mm |
|
Modelllisten
|
Modell |
Wellenlänge passieren |
Wellenlänge reflektieren |
Schnittstelle passieren |
RF -Out -Schnittstelle |
DC-In |
|

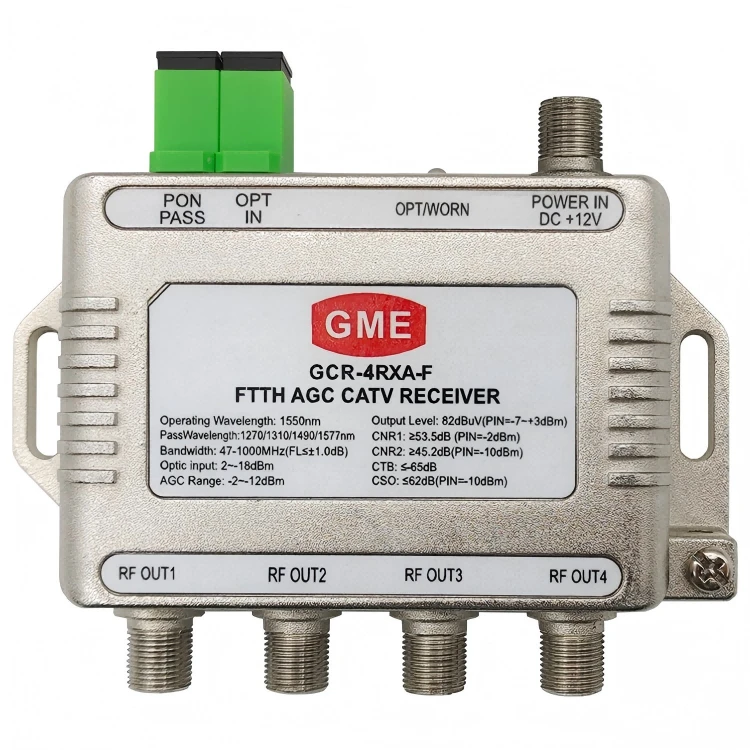

Gcr -4 rxa-f |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-female: 12V 300 mA |
|

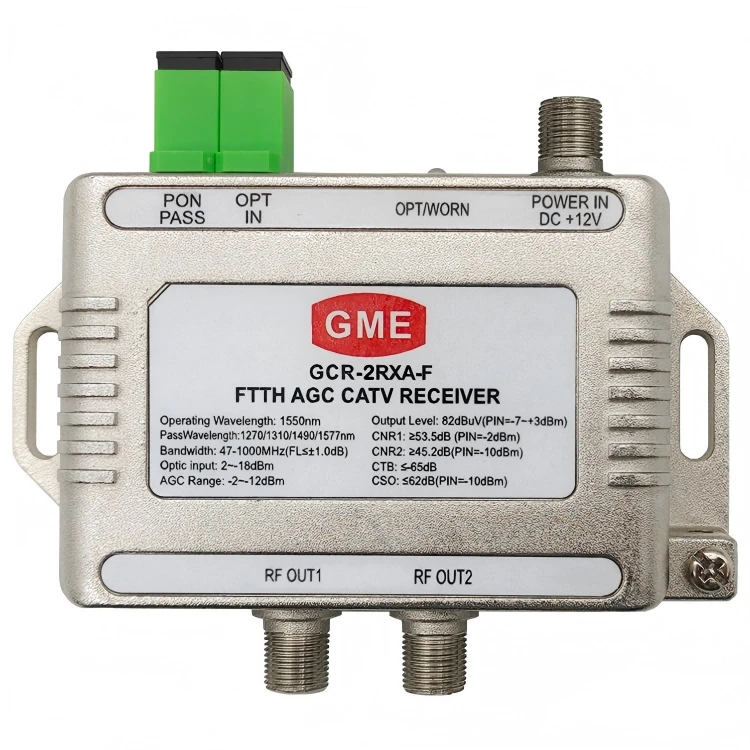

Gcr -2 rxa-f |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-female: 12V 300 mA |
|

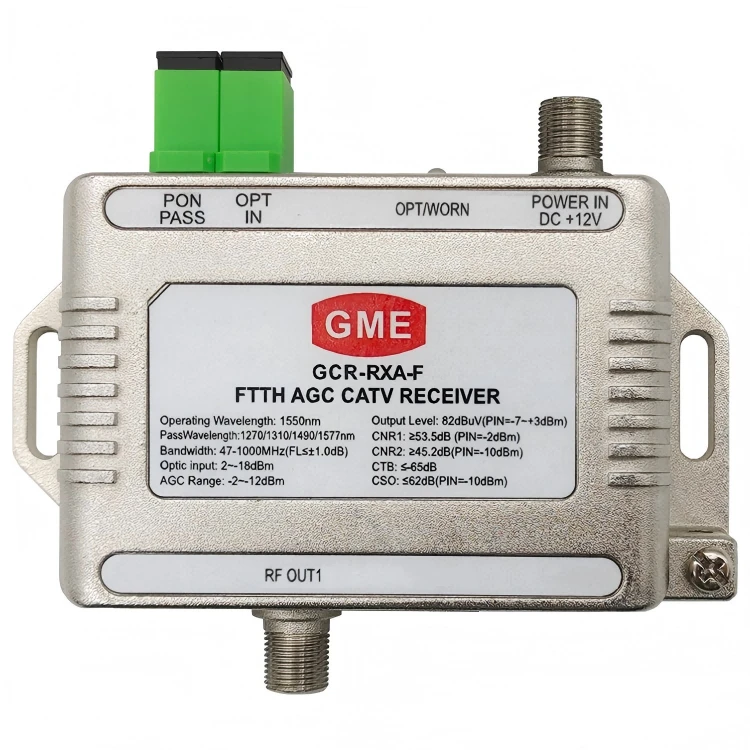

GCR-RXA-F |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-female: 12V 300 mA |
|
Gcr -4 rxu-f |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-female: 12V 300 mA |
|
Gcr -2 rxu-f |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-female: 12V 300 mA |
|
Gcr-rxu-f |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-female: 12V 300 mA |
|
Gcr -4 rxa-d |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12V 300 mA |
|
Gcr -2 rxa-d |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12V 300 mA |
|
GCR-RXA-D |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12V 300 mA |
|
Gcr -4 rxu-d |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12V 300 mA |
|
Gcr -2 rxu-d |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12V 300 mA |
|
Gcr-rxu-d |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12V 300 mA |
