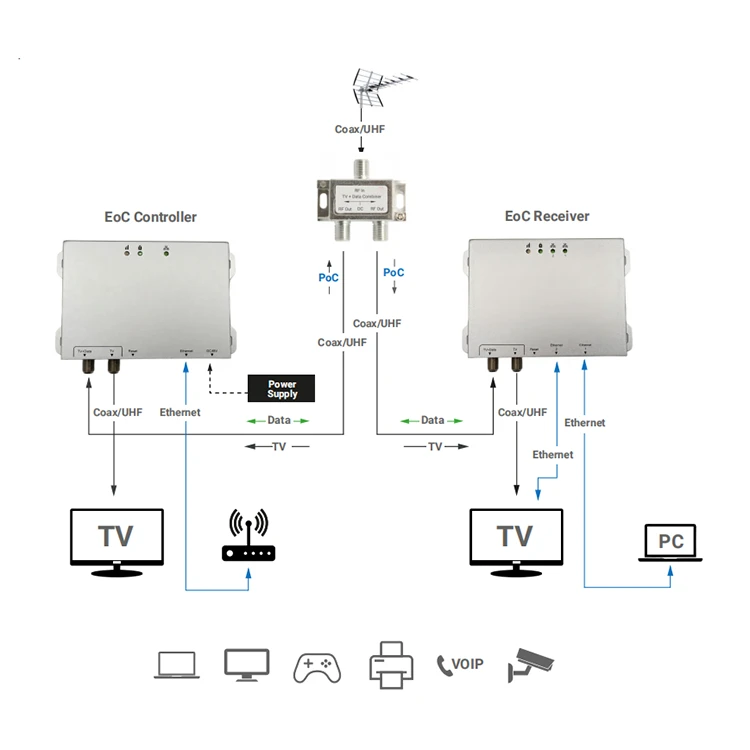

G.hn (Gigabit-Heimnetzwerk)ist eine fortschrittliche kabelgebundene Netzwerktechnologie im Rahmen der International Telecommunication Union (ITU-T), die darauf ausgelegt ist, eine Hochgeschwindigkeits-Datenübertragung unter Verwendung der vorhandenen Verkabelung innerhalb von Gebäuden zu erreichen. Dabei handelt es sich nicht um ein neues Verkabelungssystem, sondern vielmehr um eine „ermöglichende“ Technologie, die die Stromleitungen, Telefonleitungen und Koaxialkabel eines Hauses in ein robustes Hochgeschwindigkeits-Netzwerk-Backbone verwandelt. Es gilt als eine der ultimativen kabelgebundenen Lösungen zur Bewältigung der Herausforderungen der modernen Heimnetzwerkabdeckung.
Kernarbeitsprinzip: Drähte in Netzwerkkabel umwandeln
Die G.hn-Technologie kann rauschende Stromleitungen in Hochgeschwindigkeits-Netzwerkwege verwandeln, vor allem aufgrund ihrer drei zentralen technologischen Eckpfeiler:OFDM-Modulation, erweiterte Fehlerkorrekturmechanismen, Undeffiziente Media Access Control (MAC) .
1. Physical Layer Foundation: OFDM-Modulationstechnologie
Hausstromleitungen sind nicht für die Datenübertragung ausgelegt; Sie verursachen Signaldämpfung, Interferenzen und Rauschen.G.hnbewältigt diese Herausforderung auf der physischen Ebene durch den Einsatz vonOrthogonales Frequenzmultiplex (OFDM)Technologie.
Übertragung über mehrere-Träger:Die Kernidee von OFDM besteht darin, einen Hochgeschwindigkeitsdatenstrom in mehrere parallele Niedergeschwindigkeitsdatenströme aufzuteilen, die jeweils zur Übertragung auf mehrere zueinander orthogonale Unterträger moduliert werden. Eine Analogie besteht darin, einen großen LKW, der voll mit Gütern (dem Hochgeschwindigkeits-Datenstrom) beladen ist, auf viele kleine Karren (die Unterträger) aufzuteilen, um diese gleichzeitig zu transportieren.
Rausch- und Störfestigkeit:Der Vorteil dieser Methode besteht darin, dass selbst wenn einige Unterträger aufgrund von Rauschen oder Signaldämpfung (z. B. Störungen durch Geräte) unbrauchbar sind, andere Unterträger weiterhin Daten übertragen können. Das System kann sogar Subträger in betroffenen Frequenzbändern aktiv abschalten (sogenanntes „Notching“), um Störungen von Funkdiensten wie dem Kurzwellenrundfunk zu vermeiden und so die Stabilität der eigenen Verbindung sicherzustellen.
Frequenzbandnutzung:Die G.hn-Technologie nutzt typischerweise Frequenzbänder im Bereich von 1,8 MHz bis 100 MHz oder sogar noch breiter und erreicht durch effiziente Nutzung der Spektrumressourcen PHY-Raten (Physical Layer) von bis zu 1 Gbit/s oder sogar 2 Gbit/s.
2. Gewährleistung der Datenzuverlässigkeit: LDPC-Fehlerkorrekturcodierung
Die Stromleitungsumgebung unterliegt Impulsrauschen (z. B. durch Motorstarts), was zu Burst-Fehlern in den Daten führen kann. G.hn verwendet die sogenannte Forward Error Correction (FEC)-TechnologieLDPC-Codes (Low-Density Parity-Check)..
Proaktive Fehlerkorrektur:LDPC ist eine fortschrittliche Codierungstechnik, die sich dem Shannon-Limit nähert. Der Sender fügt den Daten redundante Prüfinformationen hinzu. Selbst wenn der Empfänger ein teilweise beschädigtes Datenpaket erhält, kann er diese Prüfinformationen und komplexe mathematische Operationen verwenden, um die Originaldaten direkt wiederherzustellen, ohne eine erneute Übertragung vom Absender anfordern zu müssen. Dies verbessert die Übertragungseffizienz erheblich, reduziert die durch erneute Übertragungen verursachte Latenz und gewährleistet die Reibungslosigkeit von Echtzeitanwendungen wie Video-Streaming.
3. Netzwerkkoordinierungsmechanismus: TDMA und CSMA
Die Media Access Control (MAC)-Schicht von G.hn verwendet einen hybriden Koordinationsmechanismus, der hauptsächlich auf basiertZeitmultiplexzugriff (TDMA), ergänzt durchCarrier Sense Multiple Access mit Kollisionsvermeidung (CSMA/CA) .
Gewährleistung der Servicequalität (QoS):Für latenzempfindliche Anwendungen wie Video und Sprache ist der Domain-Master (die koordinierende Rolle in einemG.hnNetzwerk) verwendet TDMA, um dedizierte Übertragungszeitschlitze für diese Datenströme zu reservieren, um sicherzustellen, dass sie garantierte Bandbreite und geringe Latenz erhalten und Kollisionen vermieden werden.
Unterbringung von Datenstößen:Für den regulären Datenverkehr kann die CSMA/CA-Methode verwendet werden, bei der Knoten den Kanal vor dem Senden abhören und nur senden, wenn er inaktiv ist, wodurch der gesamte Netzwerkverkehr effizient verwaltet wird.
Evolution und Verbesserung: Von Welle 1 bis Welle 2
Die G.hn-Technologie entwickelt sich weiter, wobei das aktuelle Mainstream-Marktangebot das leistungsfähigere istWelle 2Standard.
G.hn Welle 1:Der Standard der ersten -Generation mit einer maximalen PHY-Rate von bis zu 1 Gbit/s und einem tatsächlichen effektiven Durchsatz von etwa 500 Mbit/s unter idealen Bedingungen.
G.hn Welle 2:Der Standard der zweiten -Generation erhöht die PHY-Rate auf 2 Gbit/s, indem er das Frequenzband erweitert und die Codierung optimiert und so die Anforderungen von Anwendungen wie 8K-Videostreaming, VR/AR-Gaming und Hochgeschwindigkeits-Dateiübertragungen effektiv erfüllt. Wave 2 führt außerdem die Quick Noise Adaptation (QNA)-Technologie ein, die Rauschen bis zu fünfmal schneller als frühere Generationen erkennt und sich daran anpasst, wodurch die Latenz effektiv reduziert und die Leistungsstabilität in komplexen Interferenzumgebungen verbessert wird.
Wichtige technologische Vorteile: MIMO und Cross-Phase-Übertragung
G.hn (insbesondere der Wave 2-Standard) wird häufig verwendetMehrere-Eingabe, mehrere-Ausgabe (MIMO)Technologie, die der Schlüssel dafür ist, dass die Leistung ältere Standards übertrifft.
Mehrwegeübertragung:Bei der herkömmlichen Stromleitungskommunikation (wie dem frühen HomePlug) wird normalerweise nur ein Kabelpaar (Phase und Neutral) für die SISO-Übertragung (Single-Input Single Output) verwendet. Im Gegensatz dazu kann G.hn MIMO die drei Drähte (Phase, Neutralleiter und Erde) des elektrischen Systems eines Hauses nutzen, um mehrere Übertragungskanäle zu schaffen. Dies ist so, als würde man eine einspurige Straße zu einer mehrspurigen Autobahn verbreitern, was den Datendurchsatz und die Stabilität deutlich erhöht.
Lösung der phasenübergreifenden Herausforderung:In Wohngebäuden können verschiedene Räume unterschiedliche Stromphasen haben. Ältere Technologien haben Probleme damit, dass Signale die Phasen überqueren, was zu Netzwerkausfällen führt.G.hnDie MIMO-Technologie nutzt effektiv Mehrwegesignale, um eine effiziente Kommunikation zwischen verschiedenen Phasen zu erreichen und so die Zuverlässigkeit und Reichweite der Netzwerkabdeckung erheblich zu erhöhen.
Vergleich mit anderen Technologien
Notiz:Im Vergleich zu gängigen WLAN-Technologien eignet sich die G.hn-Stromleitungslösung besser zur Lösung von Signalabdeckungsproblemen, nachdem Signale Wände passiert haben, und sorgt so für eine stabilere Verbindungserfahrung.
Anwendungsszenarien
Aufgrund ihrer hohen Geschwindigkeit, geringen Latenz, hohen Sicherheit und der Möglichkeit, vorhandene Verkabelungen zu nutzen, wird die G.hn-Technologie in mehreren Bereichen häufig eingesetzt:
Heimnetzwerke:Eliminiert WLAN-Tote Zonen und bietet stabile Hochgeschwindigkeits-Kabelverbindungen für Geräte wie Smart-TVs, Spielekonsolen, IPTV-Set-Top-Boxen und PCs.
Geschäftserweiterungen:In Büros, Hotels, Wohnungen usw.: Erweiterung des Netzwerkzugriffs auf jeden Raum, ohne dass Bauarbeiten erforderlich sind, und gleichzeitig sicheren Netzwerkzugang für Gäste bieten.
Industrie und IoT:In Anwendungen wie intelligenten Aufzügen, Ladestationen für Elektrofahrzeuge und intelligenten Zählern werden Stromleitungen für den Backhaul und die Steuerung von Gerätedaten verwendet, wodurch die hohen Kosten für die Verlegung von Kommunikationskabeln in komplexen Umgebungen vermieden werden.
