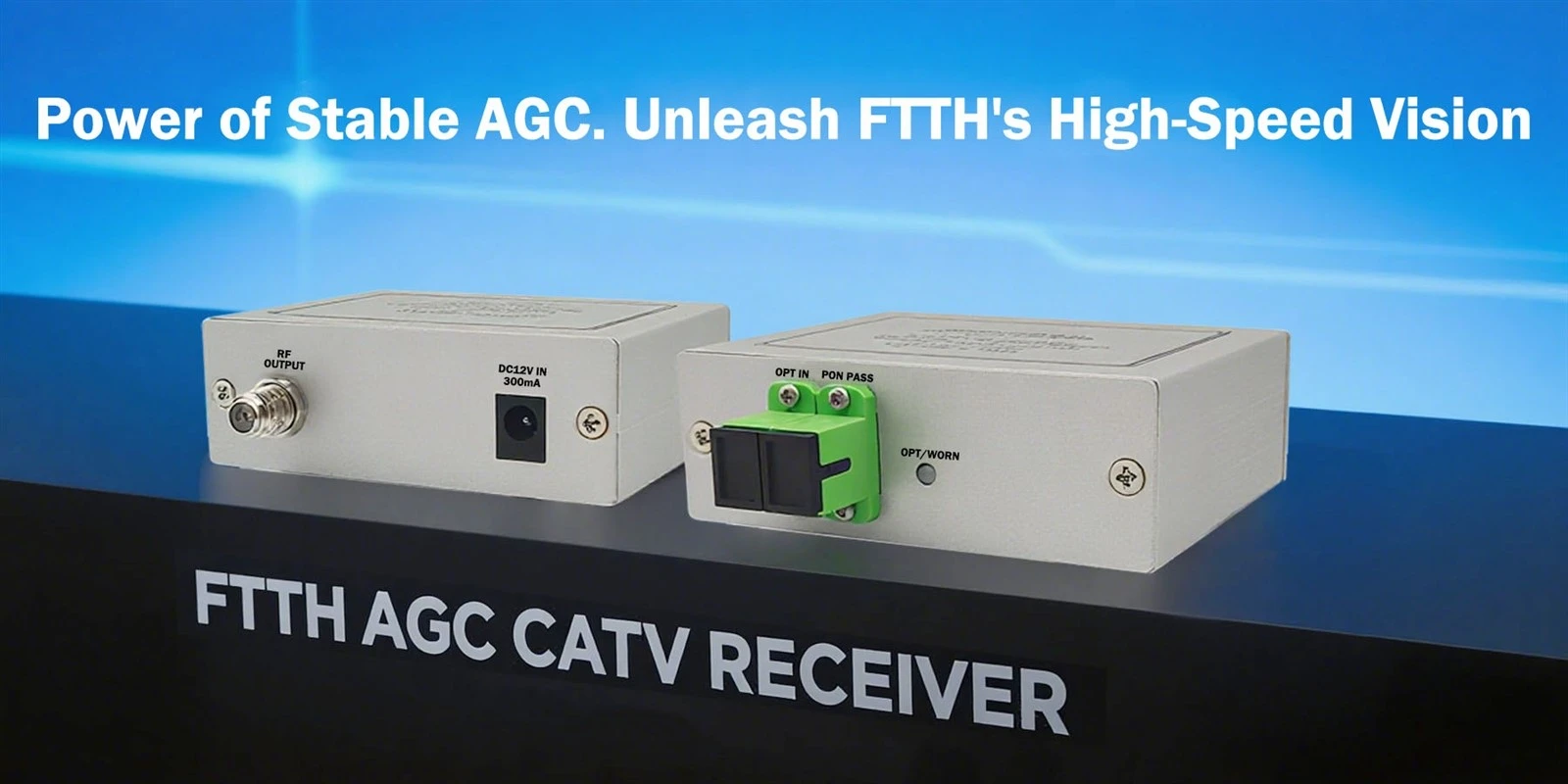

Der FTTH AGC CATV-Empfänger ist ein zentrales Endgerät in modernen Fiber-to-the-Home-Netzwerken (FTTH) und übernimmt die Doppelrolle eines „optischen Signalübersetzers“ und eines „Signalstabilisators“. Seine Hauptaufgabe besteht darin, die zusammengesetzte optische Welle, die -Hochgeschwindigkeits--Internetdaten und hochwertige-Qualitäts-Rundfunksignale über eine einzelne Glasfaser überträgt-, effizient und zuverlässig zu trennen und in elektrische Signale umzuwandeln, die direkt von Standardgeräten im Haushalt genutzt werden können. Im Folgenden finden Sie eine umfassende und ausführliche Darstellung seiner technischen Details, Arbeitsmechanismen und Bedeutung.
I. Kernfunktion und Positionierung
In einem typischen Triple-Play-FTTH-Netzwerk muss eine einzelne Drop-Glasfaser gleichzeitig Folgendes übertragen:
Downstream-Datensignal:Normalerweise wird die Wellenlänge 1490 nm für Internetzugang, VoIP usw. verwendet.
Upstream-Datensignal:Normalerweise wird die Wellenlänge 1310 nm zum Hochladen von Benutzerdaten verwendet.
Downstream-CATV-Videosignal:Typischerweise wird die Wellenlänge von 1550 nm zur Übertragung analoger und digitaler Fernsehprogramme verwendet.
DerFTTH AGC CATV-Empfängerist insbesondere für die Verarbeitung des CATV-Videosignals mit einer Wellenlänge von 1550 nm verantwortlich. Es extrahiert dieses optische Signal präzise aus der Glasfaser, wandelt es in ein elektrisches Hochfrequenzsignal (RF) um und gibt es über ein Koaxialkabel an Fernseher oder Set-Top-Boxen aus. Es ist eingebaut-Automatische Verstärkungsregelung (AGC)ist der Schlüssel zur Gewährleistung der Benutzererfahrung. Es kompensiert automatisch Schwankungen der optischen Eingangsleistung, die durch Faktoren wie den Abstand der Glasfaserleitung, Biegung oder Änderungen der Umgebungstemperatur verursacht werden, und gewährleistet so, dass der an den Fernseher ausgegebene HF-Signalpegel konstant bleibt. Dadurch werden Bildprobleme wie Schnee, Mosaikmuster oder Unterbrechungen verhindert.
II. Eingehende-Eingehende Analyse wichtiger Komponenten und Technologien
1. Optischer Front--End- und WDM-Filter
Präzisionsfilterung:Das Gerät integriert einen leistungsstarken Wavelength Division Multiplexing (WDM)-Filter. Seine Durchlasseigenschaften sind für die 1550-nm-Wellenlänge stark optimiert und ermöglichen die präzise Trennung des optischen 1550-nm-CATV-Signals von den gemischten optischen 1310/1490/1550-nm-Signalen mit sehr geringem Einfügungsverlust und Übersprechen. Es stellt außerdem sicher, dass die optischen Signale des Datenkanals verlustfrei weitergeleitet werden (zur Verarbeitung an die nachfolgende ONU/das optische Modem).
Fotodetektor (PIN oder APD):Dies ist das „Auge“ des Empfängers. Es wandelt das abgetrennte optische 1550-nm-Signal in ein schwaches elektrisches Signal um. Für Szenarien mit großer -Entfernung und hohem-Leistungseingang kann eine Avalanche-Fotodiode (APD) aufgrund ihrer internen Verstärkung und höheren Empfindlichkeit verwendet werden.
2. Der präzise Betrieb des automatischen Verstärkungsregelungssystems (AGC).
Das AGC-System ist das „intelligente Herz“ des gesamten Geräts und arbeitet als kontinuierlicher geschlossener-Feedback-Loop:
Signalerkennung:Das System überwacht kontinuierlich den HF-Signalpegel nach der fotoelektrischen Umwandlung und der anfänglichen Verstärkung.
Vergleich und Fehlergenerierung:Es vergleicht den erkannten Signalpegel mit einem voreingestellten, idealen Referenzpegel, um einen Fehlerwert zu berechnen.
Dynamische Verstärkungsanpassung:Dieses Fehlersignal treibt einen Verstärker mit variabler Verstärkung (VGA) an oder steuert die Vorspannung des Fotodetektors. Wenn die optische Eingangsleistung abnimmt (z. B. auf -8 dBm), befiehlt die AGC eine Erhöhung der Verstärkung. Wenn die optische Eingangsleistung ansteigt (z. B. auf +2 dBm), verringert sich entsprechend die Verstärkung.
Stabile Ausgabe:Durch diese dynamische Anpassung kann der endgültige HF-Ausgangssignalpegel (z. B. nominell 65 dBµV) mit hoher Stabilität, typischerweise innerhalb eines Fehlers von ±1 dB, unabhängig davon, wie die optische Eingangsleistung innerhalb des angegebenen weiten Bereichs variiert (z. B. +2 dBm bis -8 dBm), mit hoher Stabilität beibehalten werden. Dadurch werden Bildqualitätsprobleme, die durch Signalschwankungen verursacht werden, vollständig eliminiert.
3. RF-Verarbeitungs- und Ausgabemodul
Mehrstufige Verstärkung und Entzerrung:Nach der Steuerung durch die Haupt-AGC gelangt das Signal in eine nachfolgende HF-Verstärkungskette, um eine ausreichende Ausgangsantriebsfähigkeit zu erreichen. Erweiterte Modelle können ebenfalls enthaltenAutomatische Neigungskontrolle (ASC), das die unterschiedliche Reaktion der Faser auf HF-Unterträger unterschiedlicher Frequenz automatisch ausgleichen kann und so eine Gleichmäßigkeit über die gesamte TV-Frequenzbandbreite (z. B. 47–1000 MHz oder höher) gewährleistet.
Ausgangsports und Isolierung:Bietet normalerweise 1 bis 4 HF-Ausgangsports (z. B. Anschlüsse vom Typ F-) mit hoher Isolierung, um Interferenzen zwischen mehreren Ausgängen zu minimieren. Die Anschlüsse verfügen über einen guten Schutz gegen Blitzüberspannung und elektrostatische Entladung (ESD).
4. Strukturelles Design und Umweltanpassungsfähigkeit
Robustes Gehäuse:Üblicherweise wird ein Gehäuse aus einer Aluminiumdruckgusslegierung verwendet, das die drei Funktionen Wärmeableitung (effiziente Wärmeableitung von internen Verstärkern), elektromagnetische Abschirmung (EMI) (Verhinderung externer Störungen und interner Signallecks) und mechanischen Schutz erfüllt.
All-Wetterschutz:Outdoor- oder Indoor/Outdoor-Modelle verfügen über ein hohes Maß an Wasser- und Staubdichtigkeit (z. B. IP65-Einstufung) und sind in der Lage, rauen Umgebungen wie starker Kälte, hohen Temperaturen und hoher Luftfeuchtigkeit standzuhalten und einen langfristig zuverlässigen Betrieb zu gewährleisten.
Flexible Installation:Das kompakte Design ermöglicht die Wand-Montage, Mastmontage-oder Tischplatzierung und passt sich an verschiedene Installationspunkte im Haus an (z. B. Informationsbox, neben dem Fernsehschrank).
III. End-bis-End-Workflow in einem FTTH-Netzwerk
Signaleinspeisung:Das optische CATV-Signal mit einer Wellenlänge von 1550 nm von der Kopfstelle des Betreibers wird mit den optischen Datensignalen von 1490/1310 nm vom OLT der Zentrale an einem externen WDM-Kombinator oder optischen Verstärker kombiniert. Das kombinierte Signal wird über Backbone- und Verteilungsnetzfasern an die Räumlichkeiten des Teilnehmers übertragen.
Signaltrennung:Die Drop-Faser wird zunächst mit einem optischen Splitter (falls vorhanden) und dann mit dem Gerätebereich des Kunden vor Ort verbunden. Hier der Eingangsport desFTTH AGC CATV-Empfängerempfängt das gemischte optische Signal. Sein interner WDM-Filter „streift“ zunächst das optische 1550-nm-CATV-Signal ab und leitet es an den CATV-Empfängerpfad weiter. Die verbleibenden optischen 1310/1490-nm-Signale werden über einen separaten Pigtail an die Optical Network Unit (ONU) zur Verarbeitung von Internet- und Sprachdiensten ausgegeben.
Photoelektrische Umwandlung und Stabilisierung:Das gestrippte optische 1550-nm-Signal wird vom Fotodetektor in ein elektrisches HF-Signal umgewandelt. Die AGC-Schaltung arbeitet in Echtzeit und stellt sicher, dass die umgewandelte HF-Signalstärke konstant bleibt, selbst wenn die optische Leistung aufgrund von Wetteränderungen oder einer Feinabstimmung des Netzwerks leicht schwankt.
Signalverteilung:Das stabilisierte und verstärkte HF-Signal hoher Qualität wird über Koaxialkabel an verschiedene Fernseher oder Set-Top-Boxen im ganzen Haus verteilt, sodass Benutzer klare, flimmerfreie Live-TV-Programme ansehen können.
IV. Zusammenfassung der wichtigsten Vorteile und Werte
Ultimativ stabile Benutzererfahrung:Die AGC-Technologie fungiert als unsichtbarer Wächter, der für den Benutzer nicht wahrnehmbare Signalschwankungen perfekt ausgleicht und konstant klare Bilder liefert.
Hohe Bandbreite und Zukunftskompatibilität:Unterstützt HF-Bandbreiten bis zu 1 GHz oder sogar 1,2 GHz und bietet ausreichend Platz für 4K/8K-Ultra-HD-TV, mehr interaktive Kanäle und zukünftige Service-Upgrades.
Vereinfachtes Netzwerk und Kosteneinsparungen:Durch die Übertragung aller Dienste über eine einzige Glasfaser werden die Verkabelungskomplexität und die Betriebskosten des Betreibers erheblich reduziert. Für den Anwender spart die hohe Integration des Gerätes Platz und vereinfacht die Installation.
Außergewöhnliche Zuverlässigkeit und Haltbarkeit:Das industrietaugliche-Design und die vollständig abgedichtete Konstruktion gewährleisten einen unterbrechungsfreien, stabilen Betrieb rund um die Uhr mit einer sehr langen mittleren Zeit zwischen Ausfällen (MTBF) und senken so die Gesamtbetriebskosten über den gesamten Lebenszyklus.
Plug{0}}and-Play und bequeme Wartung:Das Gerät erfordert normalerweise keine komplexe Feldkonfiguration, da der Ausgangspegel automatisch stabilisiert wird. Netzwerküberwachungssysteme können ihren Status per Trägerwelle oder auf andere Weise aus der Ferne überwachen und so Fehlerwarnungen und -lokalisierung erleichtern.
DerFTTH AGC CATV-Empfängerist weit mehr als ein einfacher „optischer{0}}zu-elektrischer“ Wandler. Es handelt sich um ein komplexes Subsystem, das fortschrittliche optische Filterung, präzise fotoelektrische Umwandlung, intelligente Regelung mit geschlossenem Regelkreis und robustes Industriedesign vereint. Es ist ein entscheidendes Bindeglied bei der Sicherstellung der nahtlosen Bereitstellung hochqualitativer Videodienste auf den „letzten hundert Metern“ der Glasfaser-bis-nach Hause und stellt stillschweigend sicher, dass Millionen von Haushalten stabile, klare und reichhaltige Fernsehübertragungsdienste genießen können. Es ist ein unverzichtbares intelligentes Endgerät in modernen volloptischen Zugangsnetzen.
