Kern der HF-Signal-zu-Faser-Übertragung: Eine vollständige Erklärung des Prinzips der Analogsignal-zu-Faser-Umwandlung
Sind Sie bei der Übertragung von HF-Signalen (Hochfrequenzsignalen) häufig mit folgenden Problemen konfrontiert: starke Signaldämpfung nach der Übertragung über große Entfernungen, Signalverzerrung durch elektromagnetische Störungen sowie sperrige und kostspielige Kabelverkabelung? Ganz gleich, ob es sich um Kommunikationsbasisstationen, radioastronomische Geräte, industrielle Steuerungen oder Radio- und Fernsehsysteme handelt, die stabile Übertragung von HF-Signalen ist eine Kernanforderung-und die HF-Signal-zu-Glasfaser-Übertragungstechnologie ist der Schlüssel zur Lösung dieser Probleme. Heute werden wir im Allgemeinen die Kernlogik aufschlüsseln: wie analoge HF-Signale in Glasfasersignale umgewandelt werden, um eine störungsfreie-Übertragung über große Entfernungen- mit hoher-Wiedergabetreue zu erreichen.
Zunächst muss eine Grundvoraussetzung geklärt werden: Die Glasfaserübertragung überträgt optische Signale, während unsere HF-Signale analoge elektrische Signale sind und die beiden nicht direkt kompatibel sind. Daher besteht das Wesentliche bei der Konvertierung von analogen Signalen in Glasfasern darin, zwei Konvertierungen durchzuführen: „analoges elektrisches Signal → optisches Signal → analoges elektrisches Signal“ und dann eine effiziente Signalübertragung durch die verlustarmen -Interferenzeigenschaften von Glasfasern- zu realisieren, die auch die Kernarbeitslogik unserer HF-Signal-in-Glasfaser-Produkte darstellen. Der gesamte Prozess ist im Wesentlichen in 5 Schlüsselschritte unterteilt, von denen jeder die Qualität der Signalübertragung bestimmt. Wir werden sie ausführlich erklären, kombiniert mit dem tatsächlichen Design des Produkts.
Schritt 1: Vorverarbeitung analoger HF-Signale - Beseitigen Sie Interferenzen und optimieren Sie die Signalqualität
Ursprüngliche analoge HF-Signale (z. B. Hochfrequenzsignale von Basisstationen und Erkennungssignale von Radargeräten) sind oft mit Rauschen und Interferenzen vermischt. Eine direkte Konvertierung führt zu einer Verzerrung optischer Signale und beeinträchtigt die Übertragungseffekte. Deshalb verarbeiten unsere Produkte vor Eintritt in die Konvertierungsverbindung zunächst die analogen HF-Signale vor, was auch die Grundlage für die Gewährleistung der Übertragungstreue ist.
Die Vorverarbeitung umfasst hauptsächlich zwei Kernoperationen: erstens die Signalverstärkung, die schwache HF-Signale auf eine Stärke verstärkt, die für die Umwandlung durch einen hochpräzisen Verstärker geeignet ist, um Umwandlungsfehler aufgrund schwacher Signale zu vermeiden; Zweitens Filterung und Reinigung, bei der ein professionelles Filtermodul verwendet wird, um irrelevante Rausch- und Interferenzsignale herauszufiltern und reine effektive HF-Signale beizubehalten. Unsere Produkte verfügen über eine maßgeschneiderte Filtertechnologie, die sich genau an das HF-Signalfrequenzband von 5 MHz bis 6 GHz anpassen kann, um die Reinheit der vorverarbeiteten Signale sicherzustellen und für die anschließende Umwandlung vorzubereiten.
Schritt 2: Elektro-Optische Umwandlung (E/O) - „Übersetzen“ Sie analoge elektrische Signale in optische Signale
Dies ist der Kernschritt des gesamten Konvertierungsprozesses und der technische Kern unserer Produkte. Einfach ausgedrückt geht es darum, die vorverarbeiteten analogen elektrischen HF-Signale in optische Signale umzuwandeln, die in optischen Fasern durch elektro-optische Umwandlungsgeräte-übertragen werden können. Dies entspricht dem Aufbringen einer „Lichtschicht“ auf die elektrischen Signale und ermöglicht so eine Übertragung über große Entfernungen mit den Vorteilen optischer Fasern.

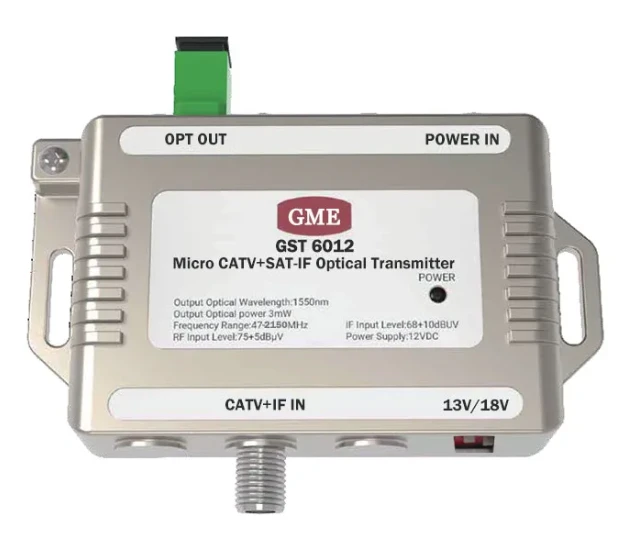

Unsere Produkte verwenden DFB-Laserdioden mit hoher -Linearität als zentrale elektro-optische Umwandlungsgeräte und ihr Funktionsprinzip basiert auf der „Intensity Modulation (IM)“-Technologie: Der Antriebsstrom des Lasers wird direkt durch das elektrische Signal moduliert, sodass sich die Intensität der optischen Ausgangsleistung synchron mit der Amplitude des analogen HF-Signals ändert-genau wie die Helligkeitsänderung von Lichtern zur Simulation der Schallhöhe verwendet wird, entspricht die Intensitätsänderung des Lichts vollständig das Änderungsgesetz des ursprünglichen HF-Signals, wodurch eine genaue Abbildung von „elektrisches Signal → optisches Signal“ realisiert wird. Der Vorteil dieser Modulationsmethode liegt in der schnellen Reaktionsgeschwindigkeit und der geringen Signalverzerrung, wodurch die Beibehaltung der ursprünglichen Eigenschaften analoger HF-Signale maximiert werden kann. Dies eignet sich besonders für Szenarien mit hohen Anforderungen an die Signaltreue, wie z. B. Radioastronomie und Satellitenkommunikation.
Gleichzeitig verfügen unsere Produkte über eine eingebaute-Temperaturkompensationsfunktion, die die Auswirkungen von Umgebungstemperaturänderungen auf den Laser effektiv ausgleichen kann und so die Stabilität optischer Signale gewährleistet. Selbst in extremen Umgebungen von -40 Grad bis +70 Grad kann die elektrooptische Umwandlung stabil durchgeführt werden.
Schritt 3: Glasfaserübertragung - Ein störungsfreier, verlustarmer-Signalkanal
Nach der elektro-optischen Umwandlung wird das optische Signal in den Faserkern eingekoppelt und beginnt mit der Übertragung über große Entfernungen. Der Vorteil dieses Schritts besteht darin, dass sich die Glasfaserübertragung im Kern von der herkömmlichen Kabelübertragung unterscheidet: Glasfasern nutzen das Prinzip der Totalreflexion von Licht, um die Ausbreitung des optischen Signals innerhalb des Glasfaserkerns zu beschränken. Der Brechungsindex des Faserkerns ist etwas höher als der des Mantels, wodurch sichergestellt wird, dass das optische Signal nicht austritt und eine effiziente Übertragung realisiert wird.
Im Vergleich zu herkömmlichen Koaxialkabeln bietet die Glasfaserübertragung drei unersetzliche Vorteile, die auch der Schlüssel für unsere Produkte sind, um die Probleme der Kunden zu lösen: erstens geringe Verluste. Im 1550-nm-Band beträgt der Übertragungsverlust von Glasfasern nur etwa 0,2 dB/km, was viel geringer ist als der Verlust von Koaxialkabeln, der oft mehrere dB/m beträgt. Selbst wenn das Signal über mehrere Dutzend oder sogar Hunderte von Kilometern übertragen wird, wird es nicht wesentlich gedämpft; Zweitens, starke Anti-Interferenz. Glasfaser ist ein dielektrisches Material, das völlig immun gegen elektromagnetische Störungen (EMI) und Hochfrequenzstörungen ist und sich besonders für raue Störumgebungen wie Industrie und Militär eignet; Drittens, geringes Gewicht. Der Durchmesser einer einzelnen Glasfaser beträgt nur 125 Mikrometer, was viel leichter ist als bei Koaxialkabeln, was den Aufwand und die Kosten der Verkabelung erheblich reduziert.
Unsere Produkte sind mit SM28-Single-Mode-Glasfaserkabeln kompatibel und unterstützen die Wavelength Division Multiplexing (WDM)-Technologie, die eine Mehrkanal-HF-Signalübertragung über eine einzige Glasfaser realisieren kann, was die Übertragungseffizienz weiter verbessert, die Verkabelungskosten senkt und sich an die Anforderungen mehrerer Anwendungsszenarien anpasst.
Schritt 4: Photoelektrische Umwandlung (O/E) - Optische Signale in analoge elektrische Signale „wiederherstellen“.
Wenn das optische Signal das Empfangsende erreicht, muss es durch fotoelektrische Umwandlung wieder in das ursprüngliche analoge elektrische HF-Signal umgewandelt werden, damit es von Endgeräten (wie Basisstationen, Radargeräten und Displays) erkannt und verwendet werden kann. Bei diesem Schritt handelt es sich um den umgekehrten Prozess der elektro-optischen Umwandlung, der ebenfalls hoch-präzise Geräte erfordert, um die Qualität der Wiederherstellung sicherzustellen.

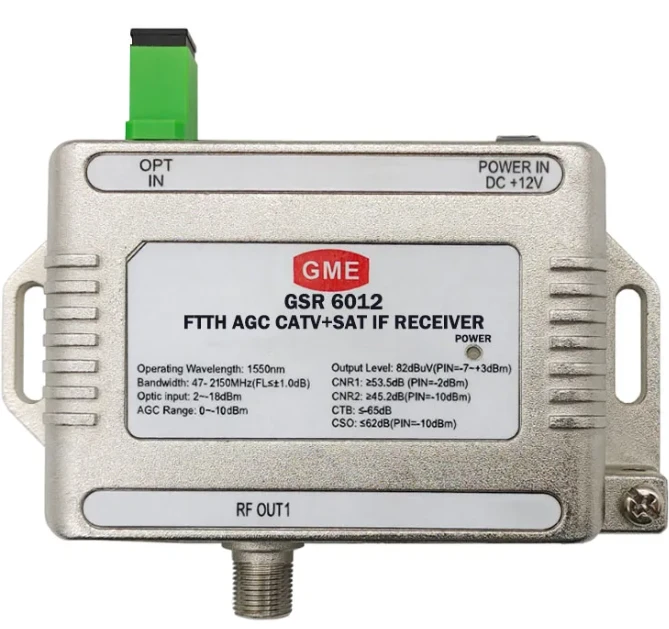

Unsere Produkte verwenden hochempfindliche Fotodetektoren (PIN-Fotodioden oder Avalanche-Fotodioden APD) als Kernumwandlungsgeräte. Ihre Funktion besteht darin, die Intensitätsänderung optischer Signale in entsprechende elektrische Signale (photogenerierter Strom) umzuwandeln-Je stärker die optische Leistung, desto größer der erzeugte Strom, was vollständig dem Signaländerungsgesetz des sendenden Endes entspricht. Das umgewandelte elektrische Signal wird durch einen rauscharmen Verstärker weiter verstärkt, um sicherzustellen, dass die Signalstärke den Anforderungen der Endgeräte entspricht und gleichzeitig Rauschstörungen unterdrückt werden, um eine Verzerrung des wiederhergestellten Signals zu vermeiden.
Schritt 5: Signalpost-Verarbeitung - Genaue Wiederherstellung zur Anpassung an die Terminalanforderungen
Nach der fotoelektrischen Umwandlung muss das analoge elektrische HF-Signal den letzten Nachbearbeitungsschritt durchlaufen, bevor es tatsächlich genutzt werden kann. Die Nachbearbeitung umfasst hauptsächlich Signalformung und Verstärkungskalibrierung: Das Formungsmodul korrigiert geringfügige Verzerrungen, die während der Signalübertragung auftreten können, um sicherzustellen, dass die Signalwellenform vollständig mit dem Originalsignal übereinstimmt. Das Verstärkungskalibrierungsmodul passt die Signalverstärkung an den an das Endgerät angepassten Bereich an, um Gerätefehlfunktionen aufgrund einer übermäßigen oder unzureichenden Signalstärke zu vermeiden.
Unsere Produkte unterstützen die automatische Verstärkungsregelung (Automatic Gain Control, AGC), die die Verstärkungsparameter ohne manuellen Eingriff automatisch an die Übertragungsentfernung und Signalstärke anpassen kann, was die Benutzerfreundlichkeit erheblich verbessert und eine langfristige Stabilität und Konsistenz der Signale gewährleistet.
Warum sollten Sie sich für unsere HF-Signal-zu-Glasfaserprodukte entscheiden?
Wenn man das Prinzip der Analogsignal-zu-Faser-Umwandlung versteht, fällt es nicht schwer, festzustellen, dass jeder Schritt des Umwandlungsprozesses auf hochpräzisen Geräten und optimiertem Design beruht-und dies ist die zentrale Wettbewerbsfähigkeit unserer Produkte. Zusammenfassend spiegeln sich unsere Vorteile in drei Aspekten wider:
High-{0}}Fidelity-Übertragung: Durch den Einsatz hoch{{1}linearer Laser und Fotodetektoren in Kombination mit präziser Filterung und Verstärkungsregelung kann der störungsfreie Dynamikbereich 100 dBm/H2/3 erreichen, wodurch die Beibehaltung der ursprünglichen Eigenschaften analoger HF-Signale maximiert und Verzerrungen vermieden werden.
Stabilität und Zuverlässigkeit: Eingebaute-Funktionen zur Temperaturkompensation und automatischen Verstärkungsregelung passen sich einem großen Temperaturbereich und komplexen Umgebungen an und unterstützen die Übertragung über große Entfernungen von bis zu 20 km ohne Repeater mit einem Verlust von weniger als 0,4 dB/km. Damit werden die harten Anforderungen verschiedener Szenarien wie Industrie, Kommunikation und Militär erfüllt.
Flexible Anpassungsfähigkeit: Deckt einen Frequenzbereich von 5 MHz bis 6 GHz ab, unterstützt Single-{2}Mode-Glasfaser- und WDM-Technologie und bietet maßgeschneiderte Lösungen entsprechend den Kundenanforderungen, die sich an verschiedene Anwendungsszenarien wie 5G-Basisstationen, Radioteleskope, Radio und Fernsehen sowie Radare anpassen.
Unabhängig davon, ob Sie das Problem der HF-Signalübertragungsdämpfung über große Entfernungen lösen oder die Probleme elektromagnetischer Störungen beseitigen müssen, ist die analoge Signal-zu-Glasfaser-Technologie die optimale Lösung-und unsere HF-Signal-zu-Glasfaser-Produkte sind ausgereifte Lösungen, die dieses Prinzip umsetzen und Ihnen dabei helfen, eine effiziente, stabile und kostengünstige Signalübertragung zu erreichen-.
Wenn Ihr Projekt vor Herausforderungen bei der HF-Signalübertragung steht und Sie wissen möchten, wie sich unsere Produkte an Ihre spezifischen Anforderungen anpassen lassen, kontaktieren Sie uns bitte, um detaillierte technische Lösungen und Produktparameter zu erhalten, und lassen Sie uns Ihre Signalübertragung mit professioneller Technologie begleiten.
