Ein umfassender Leitfaden zu den Übertragungsentfernungen optischer 10G-Single-Mode-Module: Standardspezifikationen, detaillierter Blick auf die 2-km-Option und Auswahltipps zur Vermeidung von Fallstricken
In der modernen Netzwerkübertragung sind optische Module die Kernkomponenten, die Glasfasern mit Netzwerkgeräten verbinden. . 10G-Single--optische Module mit Vorteilen wie schneller Übertragung, starker -Interferenzfähigkeit und geringem Verlust werden häufig in Szenarien wie Campus-Netzwerken und Rechenzentren eingesetzt. Die Übertragungsentfernung ist der Schlüsselindikator für die Auswahl. Viele Fachleute verwechseln oft die Spezifikationen – zum Beispiel, was sind die Standardentfernungen, gibt es eine 2-km-Option und wie können sie an Szenarien angepasst werden? In diesem Artikel werden die Grundkenntnisse erläutert, die jedem helfen, Auswahlfehler zu vermeiden.
I. Grundlegendes Verständnis von optischen 10G-Single--Modulen
Optische 10G-Single-Mode-Module verwenden überwiegend das SFP+-Paket, sind mit Geräten wie Switches und Servern kompatibel und müssen mit 9/125 μm OS2-Single-Mode-Glasfaser verwendet werden. Der Kern von Singlemode-Fasern ist extrem dünn und ermöglicht nur einen einzigen optischen Signalpfad, was zu deutlich geringeren Verlusten im Vergleich zu Multimode-Fasern führt. Dies ist der Schlüssel zum Erreichen von Übertragungsentfernungen im Kilometerbereich{10}.
Die Übertragungsentfernung wird durch vier Hauptfaktoren beeinflusst: optische Wellenlänge, Sendeleistung, Empfängerempfindlichkeit und Glasfaserverbindungsverlust. . 1310nm und 1550 nm sind die gängigsten Wellenlängen. Die Branchenspezifikationen folgen den internationalen IEEE-Standards und bilden klare Distanzstufen, die Leistung und Kosten in Einklang bringen.
II. Mainstream-Standard-Übertragungsentfernungsspezifikationen fürOptische 10G-Single---Mode-Module
Die gängigen Entfernungen für optische 10G-Single-{1}Mode-Module auf dem Markt folgen dem IEEE 802.3ae-Standard. Die vier Hauptspezifikationen – 10 km, 20 km, 40 km und 80 km – decken alle gängigen Szenarien ab. Ihre Eigenschaften sind wie folgt:
10-km-Spezifikation (10GBASE-LR): Die gebräuchlichste und kostengünstigste Option
Dies ist die am weitesten verbreitete Standardspezifikation mit dem besten Preis{0}}Leistungsverhältnis. Es hat eine Übertragungsentfernung von 10 km, nutzt die Wellenlänge von 1310 nm und eignet sich für die Verbindung von Campusgebäuden und die Verkabelung über kurze bis mittlere Entfernungen in Rechenzentren. Es bietet eine hohe Kompatibilität und eine ausgereifte Lieferkette, was es zur ersten Wahl für die meisten Unternehmen und zur Basis für Kurzstreckenspezifikationen macht.
20-km-Spezifikation: Erweiterte Übergangsoption für mittlere-Distanzen
Dies ist kein IEEE-Basisstandard, sondern eine erweiterte Version von 10GBASE-LR. Es nutzt auch die Wellenlänge von 1310 nm und erweitert die Entfernung durch Optimierung der Leistung auf 20 km. Es füllt die Lücke zwischen 10 km und 40 km und eignet sich für Zugangsebenen zu U-Bahn-Netzwerken und Campus-übergreifende Verbindungen. Es kann mit 10-km-Modulen zusammenarbeiten und bietet so eine hohe Flexibilität.
40-km-Spezifikation (10GBASE-ER): Das wichtigste Langstrecken-Arbeitspferd
Dies ist eine standardmäßige Langstreckenspezifikation mit einer Übertragungsentfernung von 40 km. Es nutzt die 1550-nm-Wellenlänge (die einen geringeren Verlust aufweist) und eignet sich daher für die Backbone-Schichten von Metronetzen und überregionale Verbindungen. Es erfordert normalerweise keine zusätzliche optische Verstärkungsausrüstung, kostet weniger als 80 km Module und ist die erste Wahl für die Übertragung über große Entfernungen.
80-km-Spezifikation (10GBASE-ZR): Die maximale Standard-Langstreckenoption
Dies ist die Standardspezifikation für die längste Distanz für den 10G-Single---Modus und bietet eine Übertragung von 80 km. Es nutzt die Wellenlänge von 1550 nm und stellt sehr hohe Hardwareanforderungen. Es eignet sich für spezielle Szenarien wie stadtübergreifende Verbindungen oder Backhaul von entfernten Basisstationen. Die Kosten sind hoch und der Stromverbrauch erheblich, daher sollte es für Routineszenarien nicht unnötig gewählt werden.
III. Die oft-übersehene 2-km-Spezifikation: Eine kosten-effektive Wahl für kurze Single-Mode-Links

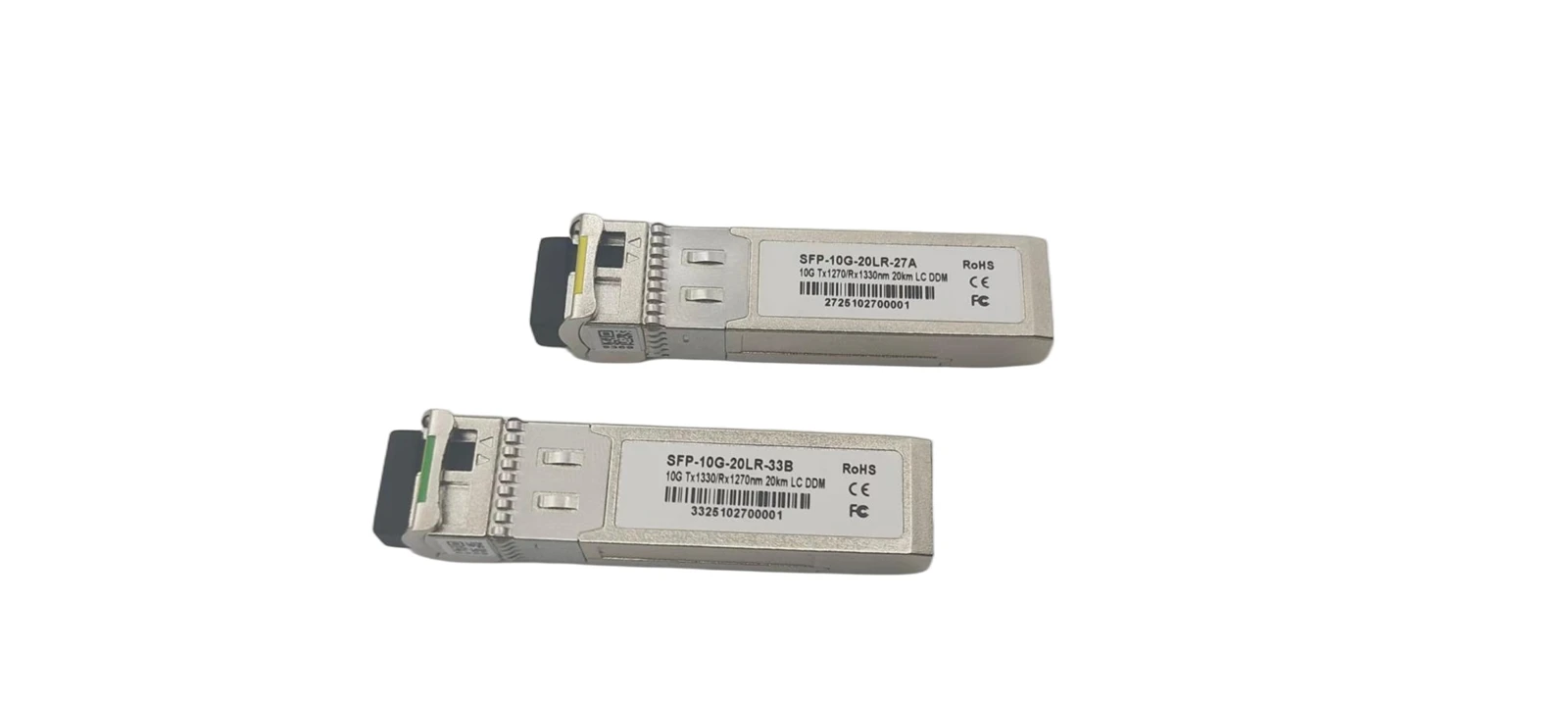

Viele Leute fragen sich, ob es eine 2-km-Option für den 10G-Einzelmodus gibt. Die Antwort ist ja. Es ist nicht Teil des IEEE 802.3ae-Basisstandards, sondern basiert auf der 10GBASE-LRL-Spezifikation innerhalb des IEEE 802.3aq-Standards. Es wird allgemein als 10G-SFP-+ 2km-Single---Modus-Modul bezeichnet, eine hochwertige Option für Szenarien mit kurzen{14}}Distanzen.
Dieses Modul nutzt typischerweise die Wellenlänge 1310 nm und verfügt hauptsächlich über eine LC-Duplex-Schnittstelle. Im Vergleich zu 10-km-LR-Modulen weist es eine geringere Sendeleistung und geringere Empfindlichkeitsanforderungen auf, was zu einer Kostenreduzierung von 10 % - 30 % führt. Es behält die Anti-Interferenzvorteile des Single--Modus bei und füllt die Entfernungslücke zwischen 300 m (Multimode) und 10 km (Single-Mode).
Zu den Anwendungsszenarien gehören die Cross{0}}Rack-Verkabelung in Rechenzentren und Kurzstrecken-Campusverbindungen. Im Vergleich zu Multimode-Modulen überträgt es weiter und weist eine höhere Störfestigkeit auf. Im Vergleich zu 10-km-Modulen sind die Kosten und der Stromverbrauch geringer. Konforme 2-km-Module können mit 10-km-Modulen zusammenarbeiten. Priorisieren Sie beim Kauf Produkte mit der Kennzeichnung 10GBASE-LRL, um die Kompatibilität sicherzustellen.
IV. Wichtige Überlegungen zur Auswahl optischer 10G-Single--Module
Bei der Auswahl müssen Szenario, Kosten und Kompatibilität umfassend berücksichtigt werden. Achten Sie auf die folgenden 5 Kernpunkte:
Wählen Sie die Entfernung je nach Bedarf und vermeiden Sie „Länger ist besser“.
Die blinde Auswahl von Modulen mit größerer{0}}Entfernung erhöht die Kosten und kann möglicherweise zu einer Signalüberlastung führen. Messen Sie die Entfernung genau und reservieren Sie einen Spielraum von 10–20 % für Verbindungsverluste. Wählen Sie 2 km LRL für Entfernungen unter 2 km, 10 km LR für weniger als 10 km, 40 km ER für 20–40 km und berücksichtigen Sie nur 80 km ZR für Entfernungen über 40 km.
Passen Sie den Fasertyp an, um Inkompatibilitäten zu vermeiden
Muss mit OS2-Single---Mode-Glasfaser verwendet werden. Vermeiden Sie unbedingt eine Vermischung mit Multimode-Fasern, da dies zu Übertragungsfehlern führen kann. Befolgen Sie während der Bereitstellung die Standardverkabelungspraktiken, minimieren Sie Glasfaserbiegungen und Anschlüsse, um Verbindungsverluste zu reduzieren.
Achten Sie auf die Einhaltung von Standards
Priorisieren Sie bei Mainstream-Spezifikationen Produkte, die den IEEE-Standards entsprechen, und stellen Sie so die Kompatibilität mit wichtigen Gerätemarken sicher. Vermeiden Sie nicht-standardmäßige-Markenmodule, um künftige Wartungsprobleme zu reduzieren.
Kosten und Leistung abwägen
Weniger als oder gleich 300 m: Priorisieren Sie 10G SR-Multimode-Module (geringere Kosten).
300 m – 2 km (mit Interferenzproblemen): Wählen Sie 2 km LRL.
Innerhalb von 10 km: Wählen Sie 10 km LR.
Lange Distanzen: Wählen Sie je nach Bedarf 40 km ER oder 80 km ZR.
Industrieszenarien: Wählen Sie erweiterte Temperaturmodelle.
Innenszenarien: Wählen Sie kommerzielle Qualität.
Stellen Sie sicher, dass die optische Leistung korrekt angepasst ist
Überprüfen Sie beim Zusammenschalten von Modulen unterschiedlicher Spezifikationen vorab die optische Leistung. Wenn die Leistung zu hoch ist, fügen Sie ein Dämpfungsglied hinzu, um sicherzustellen, dass die empfangene Leistung innerhalb des Empfindlichkeitsbereichs des Empfängers liegt und so eine verlustfreie Paketübertragung gewährleistet ist.
V. Fazit: Eignung ist entscheidend
Die vier Mainstream-Spezifikationen fürOptische 10G-Single---Mode-Module– 10 km, 20 km, 40 km und 80 km – decken die überwiegende Mehrheit der Szenarien ab, wobei die 2 km lange LRL die Lücke bei kurzen -Distanzen füllt. Das Kernprinzip der Auswahl besteht darin, das Szenario anzupassen, die Entfernung anzupassen und die Kosten auszugleichen. Für die Auswahl des richtigen Moduls, die Gewährleistung der Netzwerkstabilität und die Kostenkontrolle ist es von entscheidender Bedeutung, das Missverständnis zu widerlegen, dass „eine größere Entfernung besser ist“.
