Beschreibung

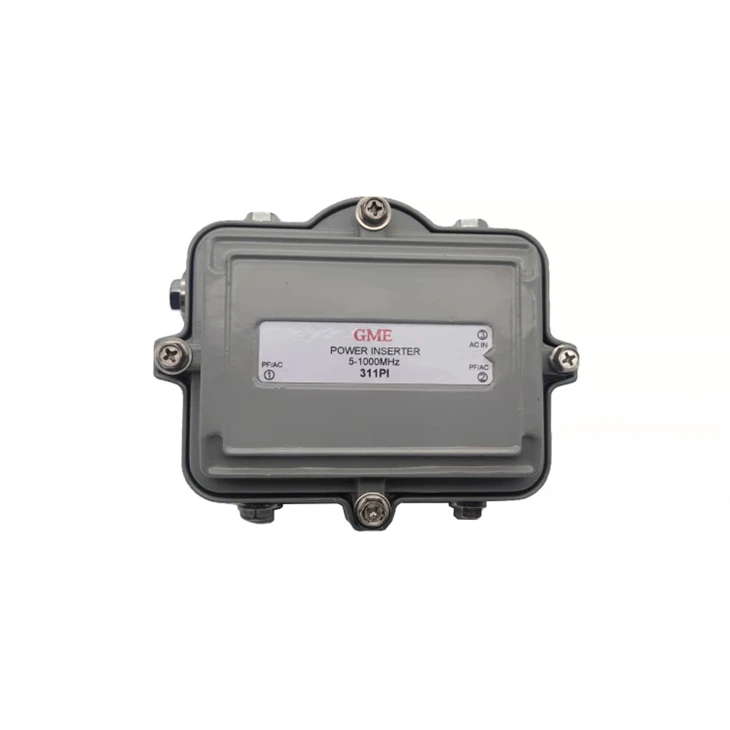

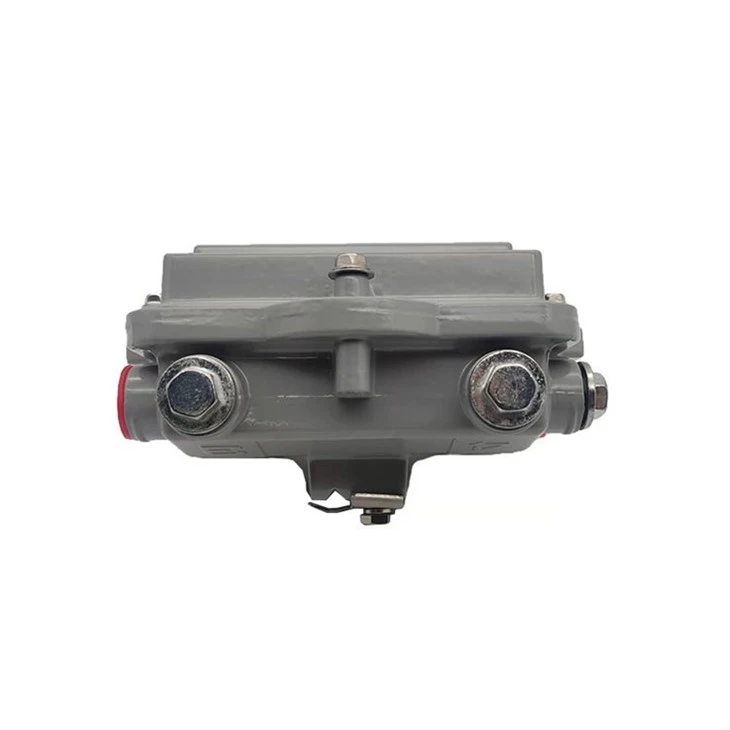

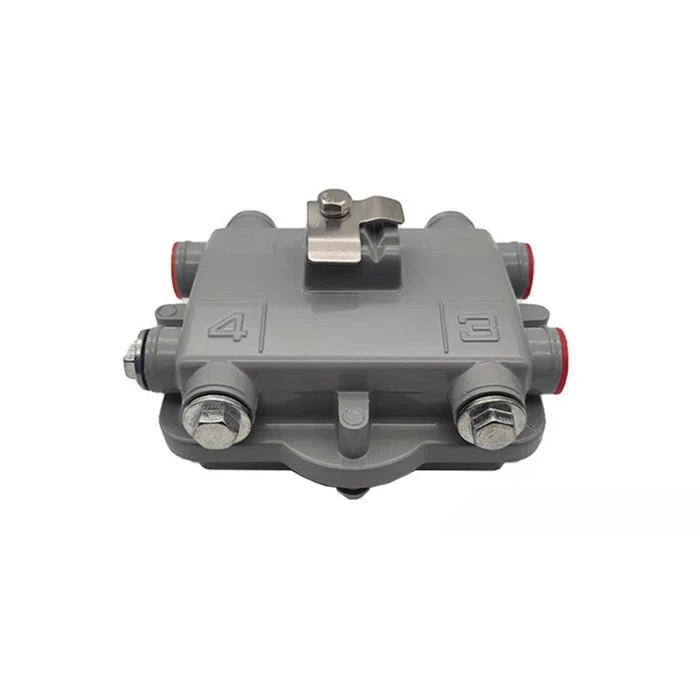

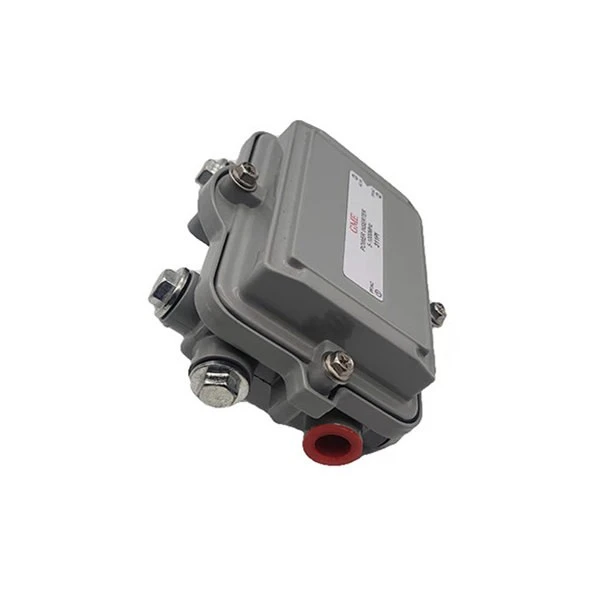

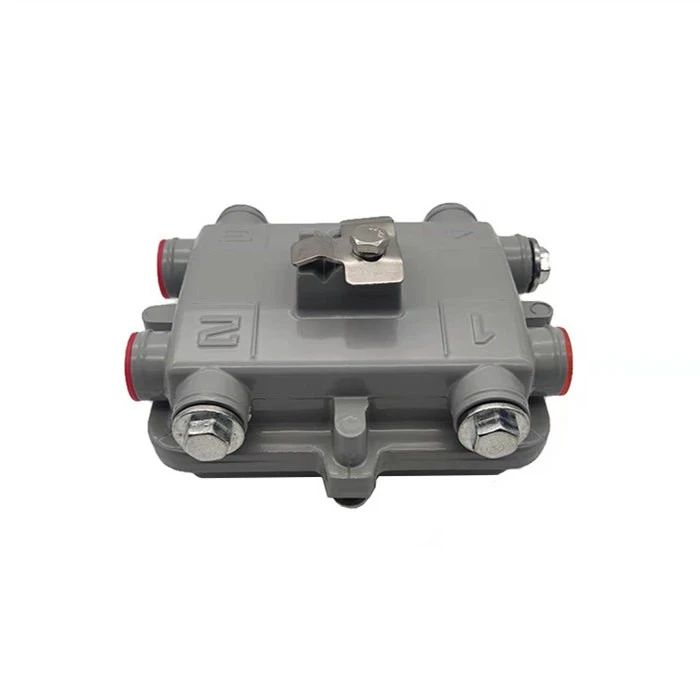

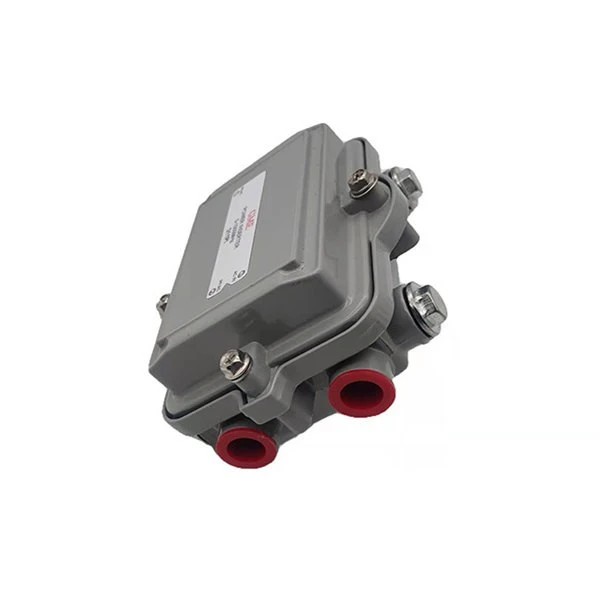

Der 1-GHz-Kabel-TV-Trunk-Line-Power-Inserter ist ein spezielles elektronisches Gerät, das für die Kabelfernsehindustrie entwickelt wurde und speziell in Trunk-Line-Systemen verwendet wird, um aktive Komponenten mit Strom zu versorgen. Seine Hauptfunktion besteht darin, Strom in das Koaxialkabelnetzwerk einzuspeisen und so den ordnungsgemäßen Betrieb von Verstärkern, Repeatern und anderen aktiven Geräten innerhalb des Kabelfernsehverteilungssystems sicherzustellen.
Hauptmerkmale und Funktionalität:
Frequenzfähigkeit:Der 1-GHz-Kabel-TV-Trunk-Line-Power-Inserter ist für den Hochfrequenzbetrieb optimiert und unterstützt Signale bis zu 1 Gigahertz (GHz). Dadurch eignet es sich für moderne Kabelfernsehsysteme mit hohen Bandbreitenanforderungen.
Leistungseinfügung:Der Inserter ist mit der Möglichkeit ausgestattet, Strom in die Koaxialkabel-Hauptleitung einzuspeisen. Dies ist wichtig, um aktive Komponenten wie Verteilverstärker oder Leitungsverlängerer mit der notwendigen elektrischen Energie zu versorgen und so die Signalqualität und -stärke im gesamten Verteilnetz sicherzustellen.
Merkmale
◆ CATV Power Inserter 5-1000 MHz Vollbandbetrieb.
◆ „F“-Stecker aus vernickeltem Messing mit wasserdichtem Schutz.
◆ Gewebte Metalldichtung zur Bereitstellung von Hi-RFI.
◆ Vollständig wetterfest versiegelt und Litzenklemme im Lieferumfang enthalten.
Spezifikation
|
Herkunftsort: Guangdong, China |
|||
|
Modellnummer: GDINS-002 (311PI) |
|||
|
ARTIKEL |
TYPISCH |
QC-GRENZE |
TESTBEDINGUNGEN |
|
1. FREQ. REICHWEITE |
|
|
5 - 1000 MHz |
|
2. EINFÜGUNGSVERLUST |
- 0.5 dB |
-1,0 dB MAX. |
5 - 40 MHz |
|
- 0.5 dB |
-1,0 dB MAX. |
41 - 470 MHz |
|
|
- 0.8 dB |
-1,0 dB MAX. |
471 - 860 MHz |
|
|
- 1.0 dB |
-1,5 dB MAX. |
861 - 1000 MHz |
|
|
3. ISOLIERUNG (RF ZU AC) |
-60 dB |
-58 dB MINDESTENS. |
5 - 40 MHz |
|
-50 dB |
-45 dB MINDESTENS. |
41 - 470 MHz |
|
|
-45 dB |
-40 dB MINDESTENS. |
471 - 860 MHz |
|
|
-40 dB |
-35 dB MINDESTENS. |
861 - 1000 MHz |
|
|
4. Rückflussdämpfung (RF-Port) |
-20 dB |
-18 dB MINDESTENS. |
5 - 40 MHz |
|
-20 dB |
-18 dB MINDESTENS. |
41 - 470 MHz |
|
|
-20 dB |
-18 dB MINDESTENS. |
471 - 860 MHz |
|
|
-18 dB |
-16 dB MINDESTENS. |
861 - 1000 MHz |
|
|
5. AC-PASS |
|
12A MAX |
AC ZU RF |

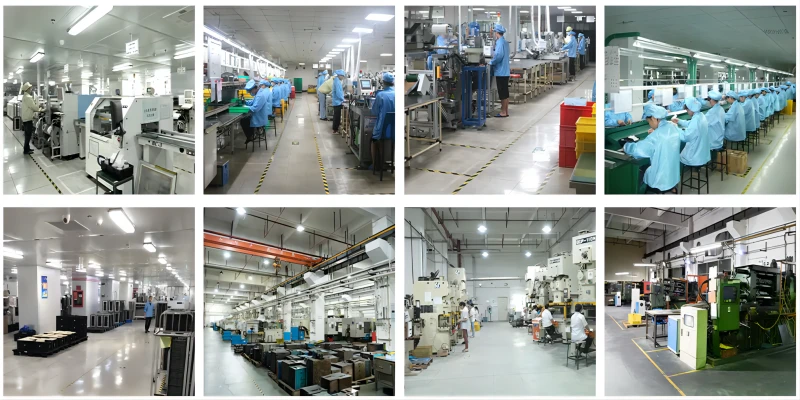

Goodmind Electronics (Shenzhen) Co., Ltd. wurde 1992 gegründet und konzentriert sich auf TV-Rundfunksysteme. Das Unternehmen verfügt über eigene vertikal integrierte Fertigungskapazitäten mit einem erfahrenen und professionellen Ingenieurteam, das ODM-Dienste für Kabel-/Satelliten-/terrestrische/IPTV-Rundfunksystemprodukte bereitstellt
Wie funktioniert ein CATV-Power-Inserter?
Der CATV-Stromeinspeiser wird normalerweise inline mit dem Koaxialkabel verbunden. Es speist Gleichstrom (Gleichstrom) in die Kabelleitung ein, der dann zur Stromversorgung der aktiven Komponenten wie Verstärker verwendet wird. Dies ermöglicht eine Signalverstärkung und -verteilung über große Entfernungen.
Was sind die häufigsten Anwendungen von CATV-Stromeinspeisern?
CATV-Stromeinspeiser werden häufig in Kabelfernsehsystemen verwendet, um Leitungsverstärker, Verteilverstärker und andere aktive Komponenten mit Strom zu versorgen. Sie dienen zur Verstärkung und Aufrechterhaltung der Signalstärke über lange Kabelstrecken oder in Gebieten mit schwachem Signalempfang.
Welche Arten von CATV-Stromeinspeisern sind verfügbar?
CATV-Stromeinspeiser gibt es in verschiedenen Typen und Konfigurationen, abhängig von der spezifischen Anwendung und den Anforderungen des Kabelfernsehsystems. Sie können hinsichtlich der Ausgangsleistung, des Frequenzbereichs, der Anzahl der Ausgänge und anderer Merkmale variieren.
FAQ
F: Sind CATV-Stromeinspeiser mit allen Kabelfernsehsystemen kompatibel?
A: CATV-Stromeinspeiser sind im Allgemeinen so konzipiert, dass sie mit Standard-Kabelfernsehsystemen kompatibel sind. Die Kompatibilität kann jedoch abhängig von Faktoren wie dem Frequenzbereich des Systems, der Art der verwendeten Verstärker und anderen Systemspezifikationen variieren. Es ist wichtig sicherzustellen, dass der Stromeinspeiser mit den spezifischen Anforderungen Ihres Kabelfernsehsystems kompatibel ist.
F: Was sollte ich bei der Auswahl eines CATV-Stromeinspeisers beachten?
A: Berücksichtigen Sie bei der Auswahl eines CATV-Stromeinspeisers Faktoren wie den Leistungsbedarf Ihrer Verstärker, den Frequenzbereich Ihres Kabelfernsehsystems, die Anzahl der benötigten Ausgänge und alle für Ihre Anwendung erforderlichen spezifischen Funktionen. Es ist auch wichtig, die Kompatibilität mit Ihren vorhandenen Geräten und Systemspezifikationen sicherzustellen.
F: Gibt es irgendwelche Installationsaspekte für CATV-Stromeinspeiser?
A: Stellen Sie bei der Installation eines CATV-Stromeinspeisers sicher, dass er in der richtigen Richtung direkt mit dem Koaxialkabel verbunden ist. Befolgen Sie die Anweisungen des Herstellers für eine ordnungsgemäße Installation und stellen Sie sicher, dass alle Verbindungen sicher sind. Berücksichtigen Sie außerdem Faktoren wie Erdung und Überspannungsschutz, um Ihre Geräte zu schützen und einen zuverlässigen Betrieb sicherzustellen.
