Beschreibung

Der 1,2-G-Verstärker von GME ist ein kostengünstiger,-zuverlässiger und kompakter Verstärker. Es verfügt über eine breite Bandbreite und eine Ausgangsfähigkeit mit hohem Pegel/hoher Flankensteilheit, die eine zuverlässige Leistung liefert und DOCSIS 3.1-Frequenzen bis 1,22 GHz unterstützt. Das einzigartige Design bietet Konfigurationen für Upstream-Bandbreitenanforderungen von 42, 85 oder 204 MHz.

Die Verstärkeranwendungen für moderne HFC-Netzwerkinstallationen in Wohngebäuden, Hotels, Schulen, Krankenhäusern usw. mit hohen Anforderungen an die HF-Verstärkung. Dieser mit hoher Verstärkung ausgelegte Verstärker kann direkt an einer Wand montiert werden und bietet bessere Wärmeableitungseigenschaften und einen geringen Stromverbrauch.

Dieser CATV-Verstärker für Gebäude nutzt die neuesten 1,22-GHz-GaAs-Push-Pull-Technologieversionen, die eine hervorragende Verzerrungsleistung und ein niedriges Rauschmaß bieten.

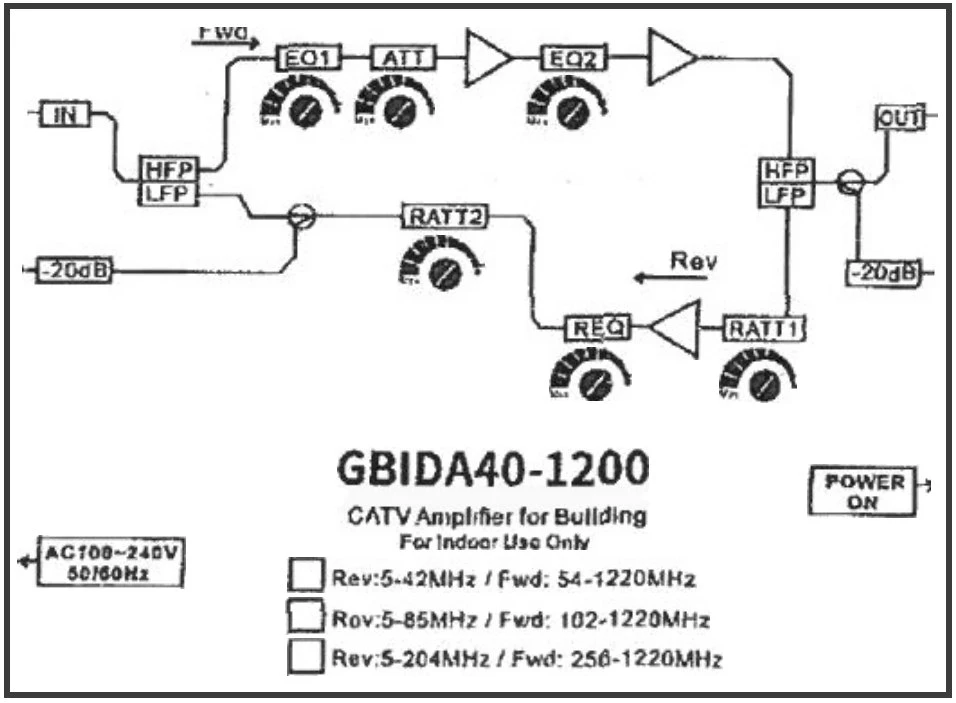

Die technikerfreundlichen Bedienelemente verfügen über variable Dämpfungsglieder und Equalizer, die eine größere Flexibilität bei der Einstellung des Verstärkers ermöglichen. Das interne Netzteil akzeptiert Eingangsspannungen von 100–240 V bei Frequenzen von 50 oder 60 Hz ohne Anpassung.

38 dB Vorwärtsverstärkung, 27 dB Rückwärtsverstärkung.
Ermöglicht eine hohe Vorwärtsbandbreite von bis zu 1220 MHz
42/54, 85/102, 204/256 MHz verfügbare Diplex-Filteroptionen.

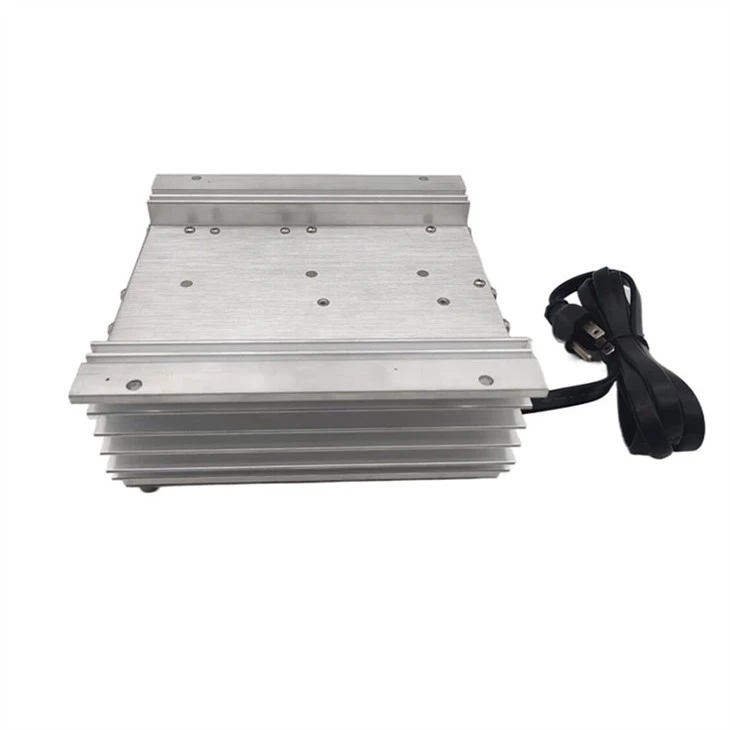

Aluminiumgehäuse sorgt für hervorragende Wärmeableitung.
Variable Dämpfungsglieder und Equalizer.
-20 dB externe Eingangs-/Ausgangstestpunkte.
Überspannungsschutz bis zu 6 kV/3 kA an den IN/OUT-Ports.
100-240VAC interne Schaltleistung.

Spezifikation

Herkunftsort: Guangdong, China
Modellnummer: GDAMP-044 (GBIDA-40-1200-85)
Parameter	Nach vorne	Umkehren	Einheiten	Notizen
Bandbreite	54/102/256-1220	5-42/85/204	MHz
Gewinnen	38	27	dB
Ebenheit	±1	±0.75	dB
Rückflussverlust	-14	-16	dB
HF-Testpunkt	-20±1	-20±1	dB	rein/raus
Equalizer-Regelbereich	0-18	0-18	dB
Regelbereich des Dämpfungsglieds	0-20	0-20	dB
Referenzausgangspegel	48	46	dBmv
CTB	-66		dBc	33/48 dBmv (15 dB Tilt 54/1220 MHz) Ausgangspegel, 79 NTSC-Kanäle, digital bei -6 dB von 550 MHz bis 1,2 GHz
CSO	-65		dBc
DTO		-72	dBc
DSO		-60	dBc
Brummmodulation	-65	-72	dBc
Rauschzahl	6	6	dB
Gruppenverzögerung	Kleiner oder gleich 35 (3,58 MHz Spanne)	Kleiner oder gleich 35 (3,58 MHz Spanne)	nsek
Überspannungsfestigkeit	6KV, 3KA			Ein-/Ausgangsanschluss
Netzteil	Geben Sie 100-240 50-60Hz ein	Ausgang 24 VDC 1A
